ППУ (пено-полиуретановая) изоляция труб и фитингов

Изоляция ППУ труб и фитингов в Москве и Московской области

APEX METAL оказывает услугу по предварительной пено-полиуретановой теплоизоляции (ППУ) труб и фасонных изделий на поточных линиях при помощи технологии «труба в трубе» в соответствии СНиП 41-03-2003, ГОСТ 30732-2006, ГОСТ 30732-2020 для трубопроводных систем с рабочим давлением до 1,6 МПа и температурой до +140 °C. Цена на трубу ППУ экономически обоснована, потому что использование таких изделий сокращает затраты на ремонтные работы и гарантирует срок их эксплуатации более 30 лет. Все заказы выполняются в течение 10-12 дней с возможностью доставки автомобильным транспортом во все регионы РФ.

В производстве труб ППУ и фасонных деталей с теплоизоляцией мы используем трубный прокат и фитинги по стали (З, 10, 20, 17Г1С, 17Г1СУ, 09Г2С) следующих видов:

  • электросварные ГОСТ 10705-80, ГОСТ 20295-85 диаметр от 25 мм до 1020 мм;
  • бесшовные трубы ГОСТ 8732-78, ГОСТ 8734-75 диаметром от 25 до 426 мм;
  • водогазопроводные ГОСТ 3262-75 с условным проходом от 25 мм до 150 мм;
  • отводы ГОСТ 17375-2001 45 градусов и 90 градусов диаметр от 21,3 до 630 мм;
  • тройники переходные ГОСТ 17376-2001 с диаметром от 25 мм до 1020 мм;
  • тройники равнопроходные ГОСТ 17376-2001 с диаметром от 25 мм до 1020 мм;
  • переходы ГОСТ 17378-2001 с диаметром от 25 мм до 1020 мм.

В зависимости от условий использования трубопроводных систем вы сможете у нас купить стальные трубы (ППУ) с теплоизоляцией из пено-полиуретанового слоя (тип 1 – стандартный для нормальных условий, тип 2 – усиленный для регионов с холодным климатом) различных модификаций:

  • в полиэтиленовой наружной оболочке (ПЭ) для подземной бесканальной прокладки и прокладки в непроходных каналах с засыпкой песком и герметизацией торцов каналов;
  • c наружным стальным покрытием из оцинкованной тонколистовой стали (ОЦ) для надземной прокладки и прокладки в проходных каналах;
  • с системой оперативно-дистанционного контроля (СОДК) кабели NYM 3x1,5 для обнаружения дефектов трубопровода в режиме реального времени;
  • с комплектом стыков - муфтовым для оболочки (ПЭ), заливным для оболочки; (ОЦ)
  • с металлической заглушкой изоляции для консервации участка трубопровода;
  • с неподвижной опорой (НОП) диаметром от 25 мм до 1020 мм в оболочке (ОЦ) и (ПЭ) для устойчивости трубопроводных систем наземной канальной и подземной бесканальной прокладки при возникновении вертикальных и горизонтальных нагрузок;
  • cо скользящей опорой диаметром от 25 мм до 1020 мм для трубопроводов тепловых сетей подземной и надземной прокладки.

В таблице ниже мы предлагаем ознакомиться со средними размерами оболочек (ПЭ) и (ОЦ) для труб ППУ по ГОСТ 30732-2020, где толщина стенки и диаметр стальных труб могут определятся дополнительно проектом в зависимости от назначения.

D стальной трубы нар., S стальной трубы, ТИП 1 (ПЭ), стандартный ТИП 2 (ПЭ), усиленный ТИП 1 (ОЦ), стандартный ТИП 2 (ОЦ), усиленный
мм мм d оболочки нар., мм S оболочки, мм d оболочки нар., мм S оболочки, мм d оболочки нар., мм S оболочки, мм d оболочки нар., мм S оболочки, мм
25 3,0 90-110 2,2 - - 110 0,55 125 0,55
32 3,0 90-125 2,2 - - 110 0,55 125 0,55
38 3,0 110-125 2,5 - - 110 0,55 125 0,55
45 3,0 125 2,5 - - 110 0,55 125 0,55
57 3,0 125 2,5 140 3,0 125 0,55 140 0,55
76 3,0 140 3,0 160 3,0 140 0,55 160 0,55
89 4,0 160 3,0 180 3,0 160 0,6 180 0,6
108 4,0 180 3,0 200 3,2 180 0,6 200 0,6
114 4,0 200 3,5 250 3,9 200 0,6 225 0,6
133 4,0 225 3,5 250 3,9 225 0,6 250 0,7
159 4,5 250 3,9 280 4,4 250 0,7 280 0,7
219 6,0 315 4,9 355 5,6 315 0,7 355 0,8
273 6,0 400 5,0 450 5,6 400 0,8 450 0,8
325 7,0 450 5,6 500 6,2 450 0,8 500 0,8
426 8,0 560 7,0 630 7,9 560 1,0 600 1,0
530 8,0 710 8,9 - - 710 1,0 775 1.0
630 8,0 800 10 - - 800 1,0 875 1,0
720 8,0 900 11,2 - - 900 1,0 975 1,0
820 9,0 1000 12,4 1100 13,8 1000 1,0 1075 1,0
920 10 1100 13,8 1200 14,9 1100 1,0 1175 1,0
1020 11 1200 14,9 - - 1200 1,0 - -

Предлагаем рассмотреть некоторые примеры условного обозначения труб ППУ с теплоизоляцией из пено-полиуретана:

Труба э/с 219х6,0/ 315 ППУ-ПЭ ГОСТ 30732-2020 – стальная электросварная труба диаметром 219 мм с толщиной стенка 6 мм в теплоизоляции ППУ 1 типа с полиэтиленовой оболочкой диаметром 315 мм для подземной бесканальной прокладки.

Труба э/с 273х7,0/ 400 ППУ-ОЦ ГОСТ 30732-2020 – стальная электросварная труба диаметром 273 мм с толщиной стенки 7 мм в теплоизоляции ППУ 1 типа со стальной оболочкой диаметром 400 мм для наземной и канальной прокладки.

Труба э/с усиленная 325х7,0/ 450 ППУ-ПЭ ГОСТ 30732-2020 - стальная электросварная труба диаметром 325 мм с толщиной стенки 7 мм в теплоизоляции ППУ 1 типа с усиленной полиэтиленовой оболочкой диаметром 450 мм и системой ОДК.

Технология производства ППУ труб и теплоизоляция фасонных деталей

Заводская технология предварительной изоляции стальных круглых труб по ГОСТ 30732-2020 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой" с использованием высококачественного пенополиуретана (ППУ) носит название «труба в трубе» и заключается в создании пустотелой конструкции, состоящей из 2 труб - внешней, которая является защитной оболочкой из полиэтилена (ПЭ) или оцинкованной стали (ОЦ) и внутренней стальной, по которой проходит транспортируемая жидкость.

Образовавшееся межтрубное пространство заполняется теплоизолирующим слоем ППУ, плотность которого должна быть в пределах 60-100 кг/м3, размеры ячеек должны иметь пределы 0,1-1 мм, а коэффициент теплопроводности должен составлять 0,021–0,032 Вт/мК. Ниже, вы сможете изучить таблицу, показывающую необходимую толщину ППУ изоляции типов 1 и 2 в зависимости от диаметра стальной трубы и оболочек (ПЭ) и (ОЦ):

D стальной трубы нар., S стальной трубы, Толщина слоя ППУ с оболочкой (ПЭ), мм Толщина слоя ППУ с оболочкой (ОЦ), мм
мм мм ТИП 1 (стандартный) ТИП 2 (усиленный) ТИП 1 (стандартный) ТИП 2 (усиленный)
25 3,0 26,5-43,5 - - 45,95
32 3,0 26,5-43,5 - - 45,95
38 3,0 33,5-40,5 - - 42,95
45 3,0 37,5 - - 39,45
57 3,0 31,5 38,5 - 40,95
76 3,0 29,0 39,0 - 41,45
89 4,0 32,5 42,5 - 44,9
108 4,0 33,0 40,2 - 45,4
114 4,0 39,8 52,0 42,4 54,9
133 4,0 42,5 54,6 45,4 57,8
159 4,5 41,6 56,1 44,8 59,8
219 6,0 43,1 62,4 47,3 67,2
273 6,0 57,9 82,9 62,7 87,7
325 7,0 56,9 81,3 61,7 86,3
426 8,0 60,0 94,1 66,0 86,0
530 8,0 81,1 125 89,0 121
630 8,0 75,0 123 84,0 121
720 8,0 77,6 126,2 89,0 126,5
820 9,0 77,6 126,2 89,0 126,5
920 10 76,2 125,1 89,0 126,5
1020 11 75,1 - 89,0 -

Чтобы получить качественную тепловую ППУ изоляцию, крайне важно соблюдать температурный режим окружающей среды и самой конструкции, потому что при быстром охлаждении могут нарушаться характеристики пены (время растекания, стабильность роста, прочность на разрыв, показатель сцепления с металлом). Для решения этой задачи емкости заливочной машины высокого давления (ЗМВД) оснащаются механизмами равномерного нагрева и постоянного перемешивания компонентов пенополиуретана (полиолов и изоционатов).

Вдоль всей трубы ППУ в теплоизоляционном слое закладываются медные трубки с кабелями - система СДОК (система оперативно-дистанционного контроля), которая подключается к стационарным терминалам и позволяет в режиме реального времени контролировать влажность и выявлять повреждения трубопроводных систем.

Комплекты изоляции ППУ стыка труб

Для изоляции ППУ стыка мы предлагаем специально разработанные комплекты в оболочке (ПЭ) и (ОЦ):

  • муфтовый
  • заливочный
  • скорлуповый

Цены и прайс-лист на комплекты ППУ стыков уточняйте в Департаменте продаж APEX METAL.

Подвижные (скользящие) и неподвижные (НОП) опоры ППУ

Чтобы придать устойчивость трубопроводам тепловых сетей наземной, канальной и подземной бесканальной типов прокладок от вертикальных и горизонтальных нагрузок, применяются специальные неподвижные опоры (НОП). Они являются обязательными, тоже изолируются пено-полиуретаном (ППУ) с оболочками (ПЭ) и (ОЦ) и имеют квадратное ребро жесткости толщиной от 15 мм до 70 мм и длиной стороны от 255 мм до 1700 мм. Стальное ребро сделано из металлического г/к листа по стали (З, 10, 20, 17Г1С, 17Г1СУ, 09Г2С) и при монтаже вваривается в железобетонный каркас. Расстояние между опорами ППУ (НОП) трубопроводов тепловых сетей определяют проектировщики, изучая все параметры систем и условий их использования.

Скользящие или неподвижные опоры состоят из основания, изготовленного из металлического швеллера и двух пар изогнутых полукругом стальных хомутов. Нижние пары привариваются к основанию, а верхние крепятся болтами и гайками к нижним держателям. Задача скользящих опор - поддерживать прямые участки трубопроводов ППУ и защищать их от перемещений, вызванных изменениями давлений и температурных режимов. Скользящая опора выполняет свою функцию без фиксации трубы и используется в системах, изолированных ППУ трубами надземным или подземным канальным видом прокладки. Подвижные опоры используются практически для всех диаметров труб ППУ от 25 мм до 1220 мм.

Преимущество стальных труб в изоляции ППУ

Уникальное теплоизоляционное свойство пено-полиуретана, технология производства предварительно изолированных труб ППУ с антикоррозионной гидроизоляцией наружной поверхности, система ОДК (оперативно-дистанционный контроль), широкий диапазон рабочих температур трубопровода от -80 до +140 гр.С, большой срок эксплуатации более 30 лет, простота доставки и монтажа готовых изделий в полевых условиях - эффективное, экономичное и энергосберегающее решение в строительстве, ремонте и обслуживании как надземных, так и подземных тепловых сетей ЖКХ, трубопроводных систем нефтяной и газовой промышленности.

Как купить трубы ППУ и васонные изделия для теплосетей

APEX METAL продает большой ассортимент стальных круглых труб, отводов, переходов, тройников, российских и зарубежных производителей со складов в Москве и Московской области. Разместить заказ на производственную теплоизоляцию стальных труб и фитингов ППУ (пено-полиуретаном) с полиэтиленовой (ПЭ) и оцинкованной (ОЦ) оболочкой, купить у нас стыки ППУ, неподвижные (НОП) и скользящие опоры для трубопроводных тепловых систем, узнать полную стоимость и сроки изготовления изделий, сбросить заявку на закупку и вашу контактную информацию, а так же оформить доставку до вашего объекта вы можете через форму «Отправить заявку» ниже, электронную почту [email protected] или просто по телефону +7(495) 128-03-58.

Примеры выполненных заказов

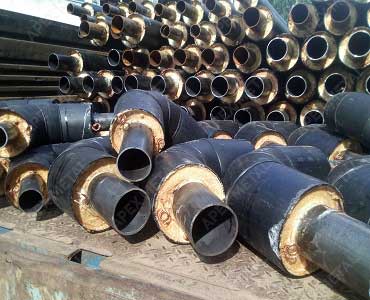

Фанерный завод, г. Гагарин, Смоленская область
Фанерный завод, г. Гагарин, Смоленская область

ЖК

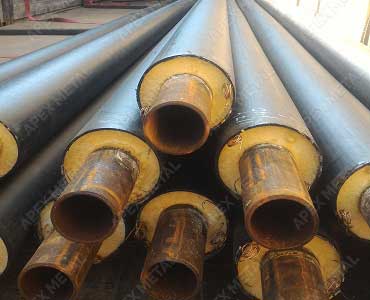

ЖК "Испанские кварталы", г. Москва

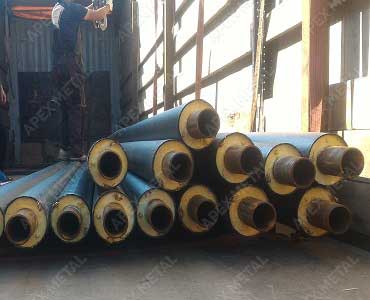

Ремонт теплосетей, г. Оренбург, Оренбургская область
