Плазменная резка металла
Технология плазменной резки
Плазма – это полноионизированный газ, нагретый до определенно-высокой температуры (примерно 30000 гр. К), в котором электроны с отрицательным зарядом отсоединяются от атомов, образуя ядра с положительным зарядом - ионы. Свободные электроны, сталкиваясь с ионами, выделяют огромное количество энергии, которая преобразуется из электрической в тепловую - с одной стороны ток и напряжение, с другой температура и теплосодержание.
Стабильный газовый разряд, получаемый прохождением тока через рабочий газ – это плазменная дуга. Устройство для получения плазменной дуги называется – плазматроном.
В станках для резки металлических листов используется плазменная дуга прямого действия, когда электрическая цепь создается между катодом (форсунка плазматрона) и анодом (разрезаемый материал). Зажигание плазменной дуги происходит через короткое замыкание этой цепи, которое носит название "высокочастотный поджог". Далее плазменная дуга плавит металл в месте реза, а вспомогательный газ охлаждает форсунку, другие части плазматрона и сдувает расплавленный слой металла.
Плазменная резка металла в Москве и области
Плазменная резка осуществляется на высокоточных станках (ЧПУ) HyPerformance HPR260XD HYPERTHERM, которые позволяют вырезать нашим заказчикам качественные изделия с достаточно чистой кромкой металла, высокой точностью размеров, с минимальным количеством окалины и окисления, низким количеством отходов.
APEX METAL на станках плазменной резки по индивидуальным чертежам выполняет следующий перечень работ:
- резку металлических листов в размер;
- изготовление металлических пластин и косынок;
- изготовление металлических изделий и деталей;
- сверление отверстий различной сложности.
Аппараты плазменной резки находятся в Москве и области, не далеко от металлобаз, это сокращает нашим клиентам затраты на закупку металлического листа и логистику.
Опытные операторы плазменной резки профессионально проводят крой металла толщиной от 3 мм до 60 мм и максимальной длиной реза 6000 мм. Оплавления краев полностью не убираются, но значение конусности кромки и количество окалины можно максимально уменьшить путем подбора таких параметров, как:
- сила тока источника плазмы;
- скорость и направление реза;
- подходящий газ;
- высота плазмотрона над поверхностью изделия;
- толщина и состав стальной заготовки.
Выбор газа для плазменной резки, который проводит тепло и преобразует его в плазменную дугу, оказывает практически главное влияние на характеристики реза. Ниже мы рассмотрим сравнительную таблицу с типами газов и их свойствами для плазменной обработки металла:
| Характеристики | Кислород (О2) | Азот (N2) | Аргон (Ar) | Водород (Н2) |
|---|---|---|---|---|
| Стоимость | 20 руб/ л | 22 руб/ л | 62 руб/ л | 350 руб/ л |
| Доступность | высокая | высокая | средняя | низкая |
| Токсичность | класс 2 | класс 2 | класс 2 | класс 2 |
| Теплоемкость | 0,92 Дж/ гр.С | 1,04 Дж/ гр.С | 0,52 Дж/ гр.С | 14,25 Дж/ гр.С |
| Чистота газа | 99,5 % (2,5) | 99,9 % (5,0) | 99,9 % (4,6) | 99,9 % (3,5) |
| Атомная масса | 16 а.е.м. | 14 а.е.м. | 40 а.е.м. | 1 а.е.м. |
| Плотность газа | 1,43 кг/ м3 | 1,25 кг\ м3 | 1,78 кг/ м3 | 0,09 кг/ м3 |
| Защитный газ | да | да | да | - |
| Плазменный газ | да | да | да | - |
| Газовая смесь | - | F5 (95% N2, 5% H2) | H35 (65% Ar, 35% H2) |
F5 (5% H2, 95% N2) H35 (35% H2, 65% Ar) |
| Теплопроводность | 0,02 вт/ м гр.С | 0,29 вт/ м гр.С | 0,19 вт/ м гр.С | 2,36 вт/ м гр.С |
| Количество атомов | двухатомный | двухатомный | одноатомный | двухатомный |
| Потенциал ионизации | 12,5 эВ | 15,5 эВ | 15,76 эВ | 15,4 эВ |
| Резка углеродистой стали | да | - | - | - |
| Резка нержавеющей стали | - | да | да | да |
Стоимость плазменной резки металлических листов
Цена на плазменную резку металлического листа из углеродистой и нержавеющей (коррозионностойкой, жаропрочной) стали формируется из времени работы аппарата, расход запчастей, количество отходов, расхода рабочего и вспомогательного газа, затраченной электроэнергии и оплаты времени работы оператора.
Время работы станка плазменной резки определяется общим объемом заказа и скоростью реза, которая в свою очередь зависит от энергии плазменной дуги, толщины и состава металла. Давайте рассмотрим ниже таблицу, показывающую пример взаимосвязи скорости реза от силы тока, толщины и состава металлических листов:
| Сталь | Толщина листа, мм | Ток дуги, А | Используемый газ | |||
|---|---|---|---|---|---|---|
| углеродистая / нержавеющая | min 3 - max 60 | 80 | 130 | 200 | 260 | Плазма/ Защитный экран |
| примерная скорость плазменной резки, м/мин | ||||||
|
углеродистая (конструкционная, инструментальная) |
3-5 | 6,14 | - | - | - |
О2/ O2 O2/ Воздух |
| 6-8 | 3,04 | 4,03 | 5,24 | - | ||
| 10 | 1,81 | 2,68 | 3,72 | 4,44 | ||
| 12-14 | 1,97 | 2,20 | 3,06 | 3,89 | ||
| 16-18 | 0,83 | 1,82 | 2,71 | 3,12 | ||
| 20-25 | 0,54 | 0,95 | 1,57 | 2,17 | ||
| 30-35 | - | - | 0,96 | 1,13 | ||
| 40-45 | - | - | 0,42 | 0,33 | ||
| 50 | - | - | 0,25 | 0,19 | ||
| 60 | - | - | - | 0,18 | ||
|
нержавеющая (коррозионностойкая, жаропрочная) |
3-5 | 2,18 | - | - | - |
F5/ N2 H35/ N2 |
| 6-8 | 1,33 | - | - | - | ||
| 10 | 0,56 | 0,98 | 1,62 | 1,89 | ||
| 12-16 | - | 0,82 | 1,45 | 1,71 | ||
| 18-20 | - | 0,49 | 0,82 | 1,09 | ||
| 22-28 | - | - | 0,53 | 0,78 | ||
| 30-35 | - | - | - | 0,62 | ||
| 36-40 | - | - | - | 0,43 | ||
| 45-50 | - | - | - | 0,27 | ||
Как купить металл и оформить заказ на плазменную резку
APEX METAL продает со складов в Москве и Московской области листовой металлопрокат из черной и нержавеющей стали как российских, так и зарубежных производителей. Разместить заказ на плазменную резку стальных листов, изготовление изделий и деталей по индивидуальным чертежам, изготовление металлических пластин и косынок, узнать полную стоимость и сроки плазменной обработки и резки металла, сбросить чертежи, вашу контактную информацию, а так же оформить доставку до строительного или производственного объекта, вы можете через форму «Отправить заявку» ниже, электронную почту sales@apex-metal.ru или просто по телефону +7(495) 128-03-58.

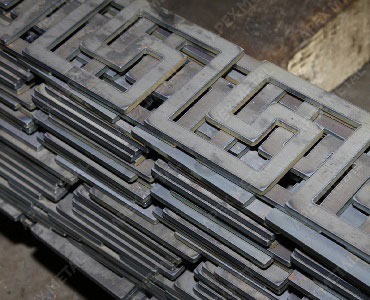

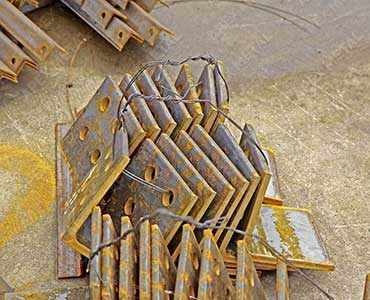

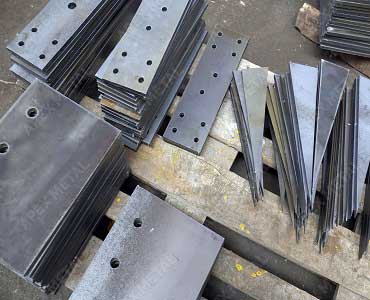

Примеры выполненных заказов
