В чем отличия трубы ВГП по ГОСТ 3262 и эл/с по ГОСТ 10704

Выбор качественного металлопроката для инженерных сетей и металлоконструкций невозможен без понимания действующих технических регламентов. Среди сварных стальных труб существует несколько категорий, которые внешне схожи, но существенно различаются по характеристикам и назначению. Различия между ними определяются государственными стандартами и технологией изготовления. Точное понимание этих особенностей помогает правильно подобрать прокат, сократить издержки, а также обеспечить надежную и безопасную эксплуатацию конструкции на длительный срок.

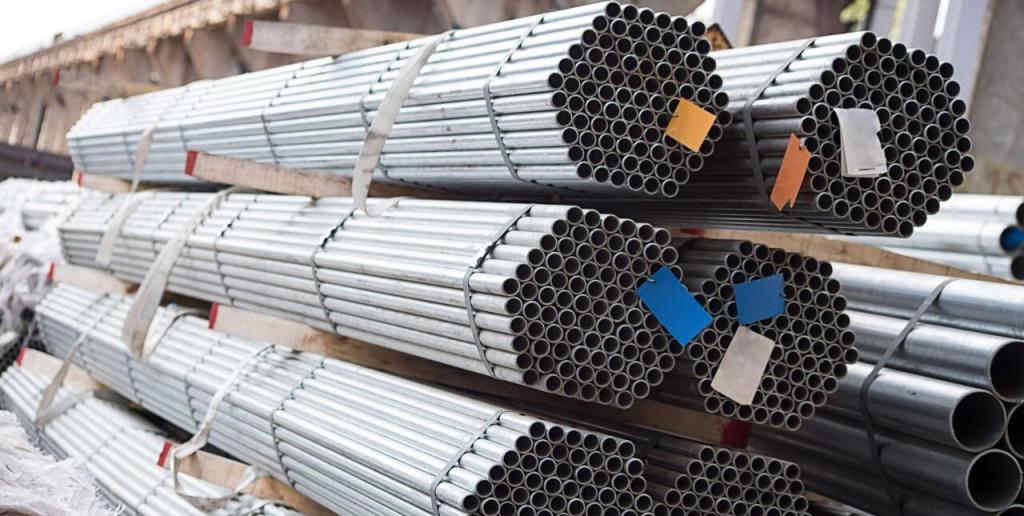

Что такое труба ВГП по ГОСТ 3262

Водогазопроводная труба, выпускаемая в строгом соответствии с требованиями ГОСТ 3262-75, представляет собой специализированное металлоизделие, предназначенное для формирования систем отопления, водоснабжения или газораспределения. В процессе производства используется углеродистая сталь, которая подвергается формовке и сварке. Основной конструктивной особенностью является усиленный сварной шов, позволяющий выдерживать значительное внутреннее давление.

Данный стандарт предусматривает классификацию продукции не по внешнему диаметру, а по условному проходу (ДУ или DN), который лишь косвенно указывает на реальный габарит изделия, но точно определяет его пропускную способность. Могут поставляться как без дополнительного покрытия, так и в оцинкованном виде, что существенно продлевает срок их службы при постоянном контакте с водой. ГОСТ 3262 допускает нанесение накатанной или нарезанной резьбы, что делает их незаменимыми при монтаже разборных узлов в инженерных или коммунальных системах. В зависимости от толщины стенки такие трубы подразделяются на легкие, обыкновенные или усиленные, что позволяет точно подобрать вариант под заданные параметры рабочего давления.

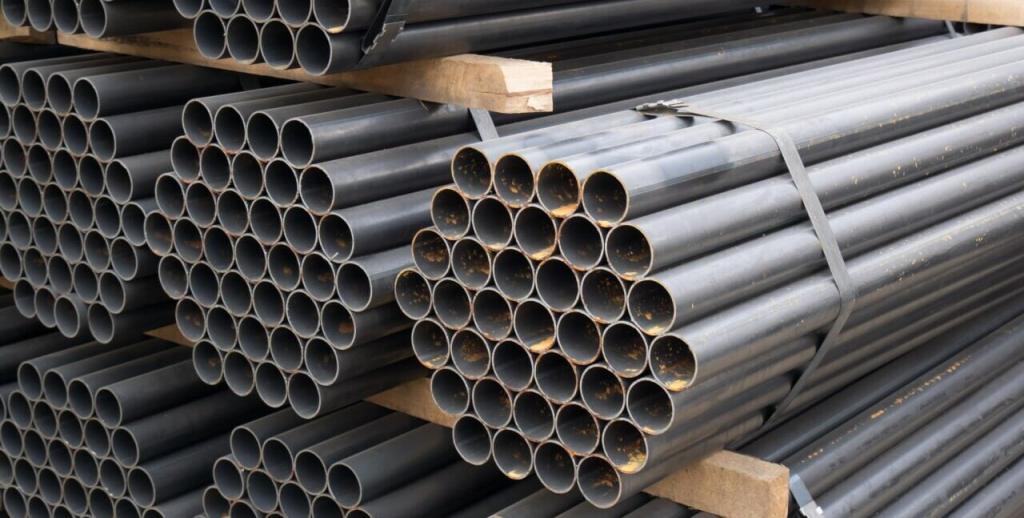

Что такое электросварная труба по ГОСТ 10704

Электросварная прямошовная труба, сортамент которой регламентирует ГОСТ 10704-91, является универсальным конструкционным изделием, применяемым в строительстве, промышленности и производстве металлоконструкций. Данный металлопрокат имеет значительно более широкий диапазон типоразмеров: внешний диаметр варьируется от 10 до 1420 мм.

ГОСТ 10704 устанавливает требования к геометрии, допускам и массе погонного метра, тогда как механические свойства и марки стали определяются ГОСТ 10705-80. Прямошовный способ производства основан на формировании цилиндра из стальной ленты, с последующей сваркой шва вдоль оси. Электросварные трубы отличаются стабильной геометрией, точностью размеров и оптимальным соотношением массы и прочности. Благодаря технологичности они легко поддаются сварке, гибке или механической обработке.

Ключевые сходства и различия

Несмотря на внешнее сходство, эти две категории проката имеют принципиальные расхождения в технологии приемки, методах контроля шва и размерной сетке.

Преимущества эс-труб

Электросварный прямошовный металлопрокат обладает рядом уникальных эксплуатационных качеств, которые делают его востребованным в промышленном секторе:

• широкий диапазон размеров: стандарт 10704 позволяет подобрать изделие практически под любую инженерную задачу, где важна точность сопряжения деталей;
• меньшая металлоемкость: за счет применения металлопроката с тонкой стенкой снижается общая масса конструкции, что позволяет сократить затраты на фундамент и транспортировку;

• высокое качество поверхности: подходит для последующей покраски, порошкового напыления или гальванической обработки;
• точность геометрии: минимальные отклонения по кривизне и овальности упрощают автоматизированную резку и сварку на производстве;
• универсальность: прямошовный профиль легко интегрируется в любые строительные системы, выполняя роль как проводника, так и несущего элемента;
• удобство логистики: стандартная сетка размеров облегчает подбор фитингов и соединительных деталей, не требуя специфических переходников.

Преимущества вгп-труб

Водогазопроводные трубы широко применяются в инженерных системах благодаря высокой надежности и устойчивости к постоянным нагрузкам:

• повышенная коррозийная стойкость: возможность оцинковывать изделие как снаружи, так и изнутри делает его практически неуязвимым для ржавчины в системах ГВС;
• устойчивость к гидроударам: усиленный сварной шов гарантирует герметичное сообщение между узлами системы, даже при резких скачках давления;
• возможность резьбового соединения: наличие резьбы позволяет монтировать системы без использования сварочного аппарата, что критично в условиях действующих жилых помещений;
• высокий ресурс эксплуатации: толщина стенки изначально закладывается с учетом постепенного коррозийного износа, что дает запас прочности на десятилетия;
• надежность в газовой среде: проходят обязательный неразрушающий контроль шва, что подтверждает их пригодность для транспортировки горючих газов;
• термическая стабильность: сталь прекрасно справляется с температурными расширениями, возникающими при подаче перегретого пара или кипятка.

Типичные ошибки при выборе

Одной из самых частых ошибок является покупка металлопроката по внешнему диаметру, без учета стандарта. Например, труба с внешним диаметром 33,5 мм может быть как электросварной (32 мм с учетом допусков), так и ВГП ДУ 25. Если закупщик путает эти понятия, возникают сложности при стыковке с запорной арматурой: задвижки и краны маркируются строго по ДУ. Еще одно заблуждение связано с весом. Иногда для облегчения конструкции пытаются заменить ВГП на ЭС с аналогичным диаметром, но тонкой стенкой. В напорных системах это недопустимо, так как тонкая стенка не выдержит давления или быстро проржавеет.

Использование электросварных труб общего назначения для прокладки газовых магистралей, без соответствующих сертификатов испытаний шва - это прямое нарушение норм безопасности. Не менее важно учитывать среду: электросварная труба без внутреннего покрытия начнет загрязнять питьевую воду продуктами коррозии гораздо быстрее, чем специализированная ВГП. Ошибка в выборе типа шва также может привести к проблемам при гибке: прямошовный прокат ведет себя иначе под нагрузкой, чем усиленный водогазопроводный.

Как сделать правильный выбор?

Для систем водоснабжения, отопления и газораспределения применяются трубы ВГП по ГОСТ 3262, так как их конструкция рассчитана на работу под внутренним давлением, перепады температур и длительные циклические нагрузки. Дополнительно учитывается необходимость оцинкованного покрытия, которое повышает коррозионную стойкость, а также способствует сохранению санитарных характеристик транспортируемой среды.

При использовании металлопроката в строительстве каркасных сооружений, ограждений, временных конструкций или элементов малых архитектурных форм целесообразно применять электросварные трубы по ГОСТ 10704. Они обеспечивают точную геометрию, рациональную толщину стенки и оптимальное соотношение массы и прочности, без избыточного расхода металла. Для ответственных несущих конструкций и эксплуатации в условиях пониженных температур рекомендуются электросварные трубы из конструкционных марок стали, обладающих повышенной ударной вязкостью.

Окончательный выбор должен основываться на проектной документации и подтверждаться сертификатами качества. Обязательной проверке подлежат диаметр, толщина стенки, марка стали и соответствие указанному ГОСТ, поскольку корректное сочетание этих параметров влияет на надежность и срок службы трубопроводной системы или металлоконструкции.

Источники используемой информации

1. ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия».

2. ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент».

3. ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия».

4. Справочник инженера-строителя под редакцией А. С. Кузнецова.
5. Методические рекомендации по проектированию инженерных систем жилых и общественных зданий.
