Швеллер У или П? Как правильно выбрать, в чем разница, где применяются?

Рынок современного металлопроката предлагает десятки видов профилей, отличающихся геометрией, прочностью, областью применения и стоимостью. Швеллер — универсальный элемент, который используется в строительстве, машиностроении, монтаже инженерных конструкций. От типа профиля зависит долговечность, надежность и экономичность проекта.

Швеллер У или П играет важную роль при выборе металлических профилей для строительных и инженерных проектов. От этого зависит устойчивость и долговечность конструкции, поэтому понимание различий между этими типами имеет практическое значение для проектировщиков, инженеров и заказчиков.

Что такое швеллер: общие сведения

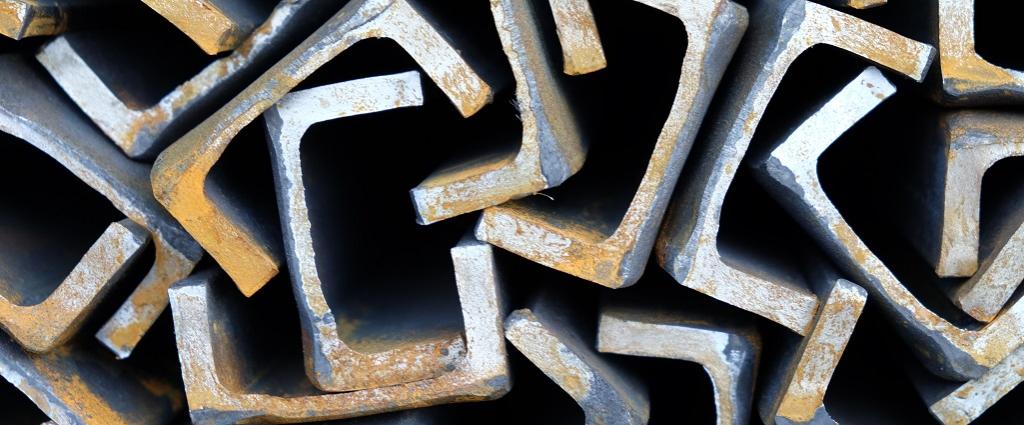

Представляет собой металлический профиль с поперечным сечением в виде буквы «П». Включает вертикальную стенку и две горизонтальные полки, благодаря чему изделие обладает высокой несущей способностью при относительно небольшой массе. Размеры и геометрические параметры регламентируются государственными стандартами ГОСТ, что гарантирует соответствие продукции требованиям безопасности.

Продуманная форма позволяет распределять нагрузку в одной плоскости. Благодаря этому находит широкое применение при сборке несущих рам, балок, стоек и перемычек. Его используют при строительстве промышленных зданий, возведении мостов, изготовлении лестничных маршей, монтажных платформ и опорного оборудования. Кроме того, швеллер нередко служит базовым элементом легких металлоконструкций, где требуется прочность при минимальном весе.

Это универсальный вид металлопроката, сочетающий высокую прочность, стабильность формы и технологичность.

Классификация швеллеров

Согласно стандартам ГОСТ 8240 и 8278, швеллеры классифицируются по нескольким признакам: способу изготовления, геометрии полок, точности прокатки, типоразмеру. Такая систематизация позволяет быстро определить характеристики профиля и сферу применения.

По способу производства

• Горячекатаные. Производятся из прокатки стальной заготовки через систему валков при высокой температуре. Применяются в капитальном строительстве, промышленном монтаже, машиностроении.
• Гнутые. Производятся из листового металла методом холодной гибки. Имеют точную геометрию, меньшую массу, но уступают горячекатаным аналогам по несущей способности. Этот тип широко используют в легких металлоконструкциях, где важна экономия веса.

По форме и наклону внутренних граней полок

• Серия У: с уклоном внутренних граней, что обеспечивает более плотное прилегание при сборке рам и балок. Подходит для высоконагруженных узлов, сварных конструкций.
• Серия П: с параллельными гранями полок. Его геометрия упрощает стыковку, снижает трудозатраты при монтаже, обеспечивает точную подгонку в местах сопряжения.

По точности прокатки

• Обычной точности: используется в большинстве строительных проектов, где допускаются минимальные отклонения.
• Повышенной точности: используют при производстве узлов, деталей машиностроения, мостовых систем и элементов крановых конструкций.

По типоразмеру

Высота стенки от 50 до 400 мм, ширина полок от 32 до 115 мм. Выбор зависит от расчетной нагрузки, длины пролета. Чем выше профиль, тем больше момент сопротивления изгибу и выше жесткость.

По материалу

Основу составляют углеродистые и низколегированные стали (например, марок Ст3, 09Г2С, С245), обеспечивающие оптимальное соотношение прочности и стоимости. В отдельных случаях используют оцинкованные варианты для защиты от коррозии.

Классификация помогает определить, какой именно профиль нужен под конкретную задачу.

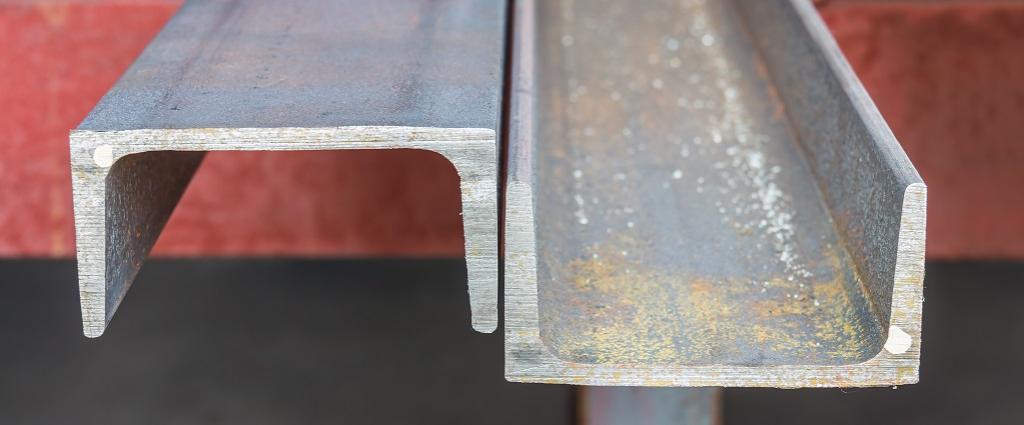

Ключевые отличия швеллеров серий «П» и «У»

П и У отличаются внутренними гранями полок. Это конструктивное отличие влияет на область применения, технологию монтажа, прочностные характеристики, удобство обработки.

• Серия П: с параллельными внутренними гранями полок. Благодаря этому профиль имеет точные размеры по всей длине, что особенно важно при монтаже и сборке.
• Серия У: имеет уклон внутренних поверхностей полок, как правило от 4 до 10 %. Благодаря этой особенности профиль приобретает легкую клиновидную форму, что повышает его устойчивость к сжатию и увеличивает жесткость под нагрузкой.

Материалы для изготовления

Они изготавливаются из различных видов стали, выбор которых зависит от условий эксплуатации, уровня нагрузки, требований к коррозионной стойкости.

• Углеродистая конструкционная сталь. Марки Ст3, С245, С255, соответствующая ГОСТ 380 и ГОСТ 27772. Их используют в строительстве зданий, при изготовлении несущих элементов перекрытий, рам, опорных конструкций.
• Низколегированная сталь повышенной прочности. Для эксплуатации при низких температурах, повышенных нагрузках применяют стали 09Г2С, 10ХСНД, 15ХСНД. Изделия из таких сплавов применяются в энергетике, транспортном машиностроении, при строительстве мостов, металлокаркасов на открытых площадках.
• Оцинкованная сталь. Для защиты от коррозии при эксплуатации во влажной среде или вблизи химически активных веществ используются оцинкованные швеллеры. Защитный слой продлевает срок службы, снижает затраты на обслуживание, повышает устойчивость к агрессивным факторам.
• Нержавеющая сталь. Это марки AISI 304, AISI 316, 12Х18Н10Т. Они используются в пищевой, фармацевтической, химической промышленности, где необходимо сочетание механической прочности и химической стойкости.
• Алюминиевые и композитные варианты. В отдельных проектах, где важен минимальный вес, используют алюминиевые сплавы. Их применяют в архитектуре и в малонагруженных конструкциях.

Сферы применения швеллеров П и У

П и У активно применяются во множестве отраслей, где требуется сочетание прочности, устойчивости к нагрузкам.

• Промышленное строительство.
• Машиностроение и транспортная отрасль.
• Энергетика и инфраструктура.
• Производство металлоконструкций.
• Ремонт и реконструкция сооружений.
• Специализированные направления.
• Частное строительство и малоэтажные объекты.

Область применения зависит от особенностей проекта и условий эксплуатации. Серия П ориентирована на точность, а серия У на повышенные нагрузки.

Преимущества швеллеров серии П перед серией У

Серия П имеет ряд конструктивных и технологических преимуществ, которые делают ее особенно удобной для широкого спектра задач.

• Точная геометрия, параллельные грани.
• Удобство сварки, механическая обработка.
• Универсальность применения.
• Экономичность.
• Простота монтажа, точная подгонка.
• Совместимость с другими элементами металлоконструкций.
• Аккуратность внешнего вида.

Таким образом, серия П — это универсальный, технологичный вариант, подходящий для большинства задач.

Недостатки швеллеров

Несмотря на универсальность и прочность, швеллера имеют недостатки, которые важно учитывать при проектировании. Они связаны с геометрией, технологией его изготовления и условиями применения.

• Открытое сечение.
• Ограничения по направлению нагрузки.
• Более высокая трудоемкость монтажа у серии У.
• Масса конструкции при использовании У.
• Повышенная восприимчивость к коррозии без защитного покрытия.
• Сложность механической обработки.
• Неравномерность распределения напряжений.

Большинство указанных недостатков успешно компенсируется правильным типоразмером и защитными покрытиями.

Рекомендации по выбору типа швеллера

При проектировании металлических конструкций важно правильно выбрать тип, это позволит снизить затраты на материал, упростить сборку, обеспечить долговечность сооружения.

Критерии выбора по сфере применения:

• Строительство зданий, перекрытия, фермы — П.
• Мостовые конструкции, тяжелое машиностроение, опоры кранов — У.
• Легкие металлоконструкции, рамы оборудования, лестничные марши — П.
• Объекты с динамическими нагрузками — У.

В качестве ориентира можно использовать следующий список параметров, на которые стоит обратить внимание при выборе профиля:

• высота стенки и ширина полок;
• тип стали, наличие защитного покрытия;
• вид нагрузки (статическая, динамическая, комбинированная);
• тип соединения (сварное или болтовое);
• условия эксплуатации (в помещении или на открытом воздухе);
• требуемая точность монтажа.

Швеллер один из базовых элементов металлических конструкций, обеспечивающий устойчивость и прочность. Он активно применяется в строительстве, машиностроении, энергетике, транспортной, промышленной сферах.

Серия П имеет параллельные грани, отличается высокой точностью, удобством монтажа, легкостью обработки. Она подходит для конструкций, где требуется аккуратная стыковка и простота сборки. Серия У, напротив, имеет уклон внутренних граней, обладает повышенной жесткостью и устойчивостью к динамическим нагрузкам. Такой профиль выбирают для тяжелых условий эксплуатации.

Особое значение имеет качество стали и контроль геометрии. Продукция компании APEX METAL проходит многоступенчатую проверку, включающую контроль размеров, точности прокатки и механических свойств. Все профили сопровождаются техническими данными, сертификатами и паспортами, соответствующими ГОСТ и обеспечит устойчивость конструкции, оптимальный расход металла и долгий срок службы.
