Металлическая сетка для армирования и кладки

В строительстве надежность стен и перегородок часто зависит от скрытых элементов, которые усиливают конструкцию. Металлическая сетка для армирования и кладки играет ключевую роль в этом процессе, помогая распределить нагрузки и предотвратить деформации. Она незаменима при возведении зданий, где требуется повышенная прочность.

Металлическая сетка для армирования и кладки — что это и для чего нужна

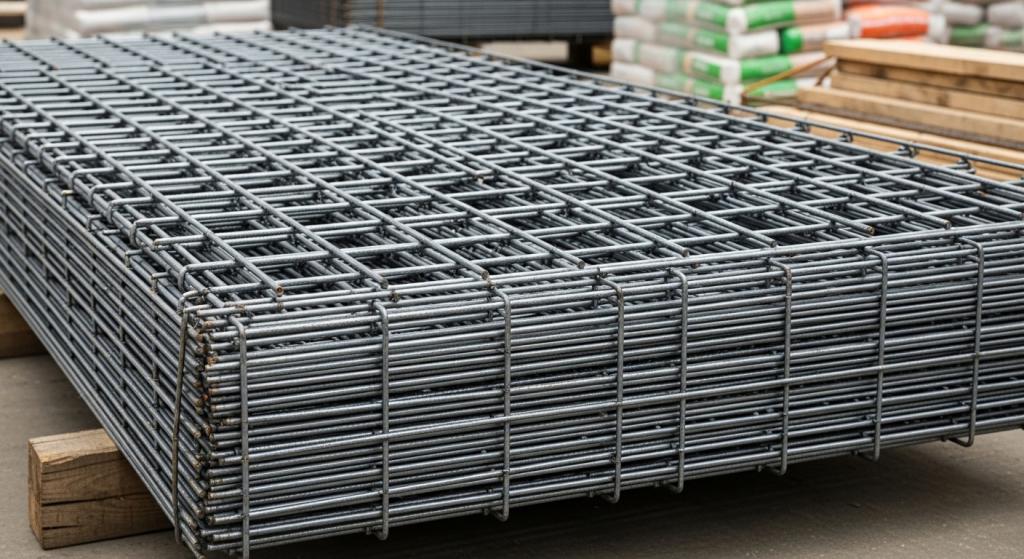

Металлическая сетка для армирования и кладки — это сварное или плетеное полотно, сформированное из стальных прутков или проволоки, где элементы надежно фиксированы в узлах пересечения. Такой армирующий каркас закладывается в растворный шов и повышает прочность кладки, снижая влияние усадки, температурных деформаций и локальных нагрузок.

Применение металлической сетки особенно эффективно в зонах с повышенными напряжениями: в местах проемов и перемычек, на участках примыкания конструкций, а также в протяженных стенах. Армирование уменьшает риск образования трещин и способствует сохранению правильной геометрии сооружения.

Роль армирования в кладке

Кирпичная кладка обладает высокой прочностью на сжатие, но слабо сопротивляется растягивающим и изгибающим усилиям. Именно эти нагрузки возникают при неравномерной осадке здания, давлении грунта или ветре. Армирующий слой берет на себя роль каркаса, который гасит внутренние напряжения. Он превращает сборную стену в цельную, усиленную конструкцию, значительно увеличивая ее несущую способность и трещиностойкость. Особенно важно это усиление при создании вентилируемых фасадов, где между облицовкой и основной стеной остаются пустоты.

Типы металлических сеток

Разнообразие металлических сеток позволяет выбрать оптимальный материал под конкретную задачу в армировании.

• Сварная: изготавливают из стальной проволоки диаметром 3-5 мм и арматуры 6-12 мм, сваривая ее в местах пересечения; подходит для горизонтального армирования, где нужна жесткость и точные размеры ячеек от 50x50 мм до 300х300 мм.
• Тканая: плетут из тонкой проволоки с ячейками 5-20 мм, создавая гибкую структуру; идеальна для криволинейных поверхностей и кладки с неровностями, с ячейками 10-20 мм.
• Просечно-вытяжная (ЦПВС): изготавливается из цельного листа металла путем его просечки и последующего растяжения. Образует неразрывное полотно с ячейками ромбовидной формы. Обладает хорошим сцеплением с раствором, но имеет ограничения по толщине проволоки и размерам карт для кладочных работ.
• Кладочная: специализированная разновидность сварной, с диаметром проволоки 3-5 мм и ячейками 50x50 мм; предназначена именно для кирпичной кладки, обеспечивая плотное прилегание к раствору.

Материалы сеток

Основой для производства армирующих сеток служит проволока ВР-1, соответствующая ГОСТ 6727-80 и арматура А500С/В500С. Черная необработанная проволока подходит для внутренних работ в сухих помещениях, где коррозия не критична. Оцинкованные сетки покрываются слоем цинка толщиной 10-25 мкм, что обеспечивает защиту от ржавчины на 15-20 лет, даже во влажной среде. Полимерное покрытие поверх оцинковки дополнительно продлевает срок службы и придает эстетичный вид в комбинированных конструкциях. Нержавеющая сетка применяется в агрессивных средах — бассейнах, химических производствах, прибрежных зонах с высоким содержанием солей в воздухе. Стеклопластиковая арматура завоевывает популярность благодаря абсолютной коррозионной стойкости, но в кладочных работах уступает металлу по жесткости и традициям применения.

Технические характеристики

Выбор армирующего полотна определяется совокупностью параметров, которые влияют на прочность конструкции и удобство ее монтажа.

• Диаметр проволоки и арматуры. Варьируется от 3 до 12 мм в зависимости от типа конструкции. Для стандартной кирпичной кладки оптимален диаметр 4-5 мм, для легких перегородок достаточно 3 мм, для массивных стен необходимо 6-8 мм.
• Размер ячейки. Определяет площадь контакта с раствором и распределение нагрузок. Мелкие ячейки 25×25 или 50×50 мм дают лучшее сцепление, крупные 100×100 мм экономят металл при сохранении усиливающего эффекта.
• Длина и ширина рулона/карты. Стандартная ширина карты часто соответствует кратной ширине кладки (0.5 м, 1 м, 1.5 м, 2 м). Длина может быть 2, 3, 6 метров или в рулонах для гибких типов.
• Масса единицы площади. Обычно от 1,5 до 8 кг/м² в зависимости от диаметра прутка и размера ячеек.

Преимущества и недостатки

Применение армирующих сеток кардинально улучшает эксплуатационные характеристики каменных стен.

• Повышение прочности на 30-40% позволяет снизить толщину кладки без потери несущей способности, экономя материал и уменьшая нагрузку на фундамент.
• Устойчивость к трещинообразованию защищает здание от разрушения при неравномерной осадке, температурных деформациях и сейсмических толчках.
• Равномерное распределение нагрузок предотвращает локальные разрушения в зонах концентрации напряжений — около проемов, углов, примыканий перекрытий.

К ограничениям технологии относится:

• Коррозионная уязвимость черного металла, требующая применения оцинкованных или нержавеющих сеток во влажных условиях.
• Дополнительные расходы на армирование увеличивают смету строительства на 5-10%, хотя экономия на толщине стен частично компенсирует затраты.
• Необходимость точного соблюдения технологии укладки критична — смещение полотна или недостаточное покрытие раствором снижает эффективность армирования.
• Теплопроводность металла создает мостики холода в толще стены, что требует внимания при проектировании теплоизоляции фасадов.

Как проводится армирование

Армирование кладки начинают с подготовки основания: ряд очищают от пыли и наплывов, при необходимости подравнивают раствором, чтобы обеспечить плотное прилегание. Затем по выровненному ряду кирпича распределяют кладочный раствор слоем примерно 10–12 мм — это «постель» под арматурный элемент. Металлическую сетку раскатывают из рулона или укладывают отдельными картами; стыки обязательно выполняют внахлест не меньше одной ячейки, чтобы усиление работало непрерывно. Края изделия должны отступать от лицевой поверхности стены на 3-5 мм для защиты от коррозии.

После укладки сетки сверху наносят второй слой раствора толщиной порядка 8–10 мм, полностью закрывая проволоку и выводя шов к стандартной толщине 10–12 мм. Следующий ряд кирпича кладут обычным способом с перевязкой, прижимая армирующий слой и связывая кладку в единый массив. Частоту армирования задаёт проект, но в практике чаще всего усиливают каждый 4–5-й ряд, то есть ориентировочно через 300–400 мм по высоте. В местах, где нагрузки выше, выполняют дополнительное усиление: под оконными проемами, над дверными, в зонах опоры перемычек и других ответственных участках.

Сферы применения

Металлические армирующие сетки широко используются в строительстве для повышения надежности конструкций. Несущие кирпичные стены усиливаются для сопротивления ветровым нагрузкам и вибрациям, внутренние перегородки армируются для предотвращения трещин, возникающих при усадке и температурных колебаниях. Цокольные части зданий, контактирующие с влажным грунтом, требуют армирования для защиты от коррозии.

Легкие виды армирующих сеток применяются при устройстве заборов и ограждений, обеспечивая устойчивость к ветру без увеличения массы. В облицовочной кладке фасадов сетка связывает декоративный слой с несущей стеной и предотвращает его отслоение. При реставрации исторических зданий используются тонкие гибкие сетки для укрепления ослабленных участков, без искажения архитектурного облика.

Технология монтажа

Монтаж армирующих сеток требует соблюдения основных правил. Раствор должен иметь консистенцию густой сметаны: слишком жидкий не удержит полотно, а чрезмерно густой не заполнит ячейки. Укладка выполняется на свежий раствор, нанесённый не более 10–15 минут назад, после чего сетка вдавливается с усилием, чтобы смесь прошла через ячейки и надёжно зафиксировала её положение.

Рулонный материал перед монтажом выпрямляют, разложив на ровной поверхности. Резку выполняют болгаркой или специальными ножницами, обеспечивая ровные края без заусенцев. Углы усиливают цельными картами с загибом либо отрезками внахлест не менее 300 мм, а проёмы окантовывают П-образными элементами.

Горизонтальность армирующего слоя контролируют строительным уровнем, поскольку отклонения снижают эффективность усиления. После укладки следующего ряда выполняют осмотр швов и срезают выступающие концы проволоки заподлицо с поверхностью.

Практические рекомендации

Грамотный выбор и применение армирующей сетки позволяют обеспечить надежность сооружения и избежать лишних затрат на этапе строительства.

• Для внутренних перегородок в отапливаемых помещениях достаточно черного металла диаметром 3-4 мм с ячейкой 50×50 мм.
• Наружные стены требуют оцинкованной сетки диаметром 4-5 мм для защиты от влаги.
• Подвальные и цокольные конструкции оптимально усиливать сеткой с полимерным покрытием поверх цинкового слоя.
• Закупка материала производится с запасом 10-15% на обрезки, нахлесты и возможные дефекты в процессе монтажа.
• Хранение рулонов и карт организуется в сухом помещении на деревянных поддонах во избежание контакта с влажным грунтом.
• Раскрой полотна планируется заранее по чертежам для минимизации отходов и оптимизации раскладки.
• Комбинирование горизонтального армирования с вертикальными стержнями в углах и простенках создает пространственный каркас максимальной прочности.

Металлическая сетка для армирования значительно повышает прочность и долговечность кладки, снижает риск трещин и деформаций и обеспечивает стабильность сооружения. Эффективность армирования во многом определяется правильным выбором материала, соблюдением технологии и качественным выполнением монтажа.

Источники используемой информации

• ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций и изделий. Технические условия»
• ГОСТ 8478-81 «Сетки стальные плетеные. Технические условия»
• ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия»
• СП 15.13330 «Каменные и армокаменные конструкции» (актуализированная редакция СНиП II-22)
• СП 70.13330 «Несущие и ограждающие конструкции» (требования к производству работ и контролю качества)
