Металлическая арматура: виды, классы и применение
Арматура - один из главных материалов в строительстве. Без неё невозможно возвести надежный фундамент, перекрытие или несущую стену. Но когда доходит до выбора, многие теряются: классы, профили, ГОСТы, старые и новые обозначения. Разберём всё по порядку чтобы понять, какая арматура подходит для разных задач, чем отличаются ее классы прочности, как читать обозначения и на что обращать внимание при выборе, чтобы конструкция была надежной и долговечной.
Строительная арматура - функция
Металлическая строительная арматура - стальной стержневой или проволочный прокат, который работает внутри бетона и помогает конструкции воспринимать растягивающие, изгибающие и частично сжимающие нагрузки. Бетон хорошо держит сжатие, но плохо переносит растяжение. По этой причине в фундаментах, плитах, колоннах, балках и других конструктивных элементах формируют армирующий каркас. В связке с бетоном он образует железобетонный элемент, рассчитанный на длительную и безопасную эксплуатацию.
Главная задача арматуры - повысить несущую способность конструкции, ограничить раскрытие трещин и сохранить геометрию элемента под нагрузкой. От правильного подбора класса, диаметра, профиля и схемы армирования зависит срок службы здания.
На практике арматуру используют в частном и промышленном строительстве, при устройстве фундаментов, перекрытий, дорожных плит, подпорных стен, монолитных поясов, свай и сборных изделий. Для каждой конструкции подбирают свой тип проката. Ошибка в выборе приводит либо к перерасходу, либо к снижению прочности. Именно поэтому важно понимать, какие бывают виды арматуры, чем отличаются старые и новые обозначения класса, и где допустимо использовать тот или иной прокат.
Основные виды и конструкции из арматуры
Прежде чем говорить о классах, стоит понять, какой вообще бывает арматура по форме и конструкции.

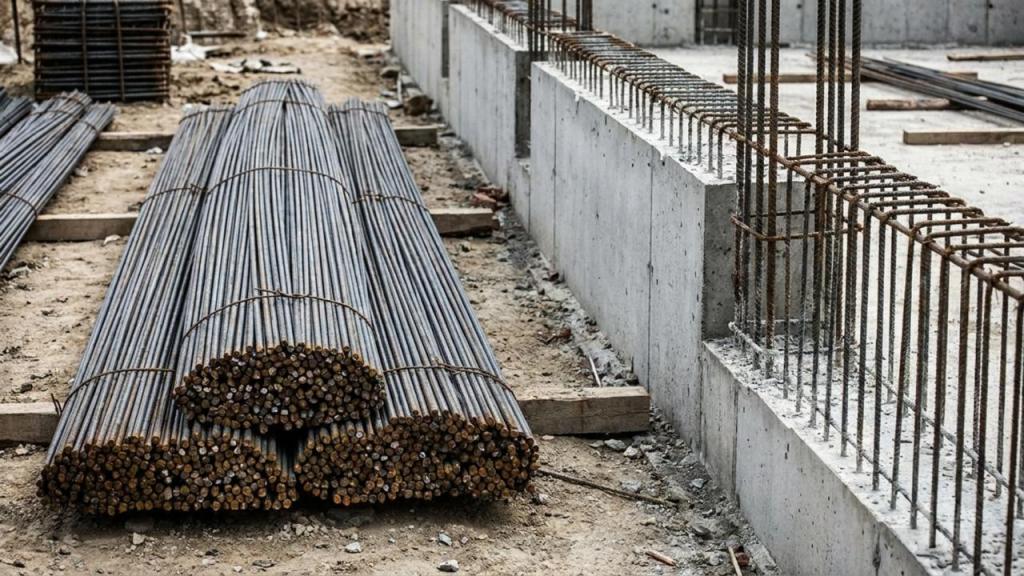

Стержневая арматура - самый распространённый тип. Выпускается в прутках длиной от 6 до 12 метров или в мотках (бухтах) для малых диаметров. Используется для создания каркасов и отдельных силовых элементов.
Катанка - тонкая высокопрочная проволока, используемая преимущественно в предварительно напряженных конструкциях и для монтажной вязки каркасов.
Арматурные сетки - рифленые стержни, сваренные или связанные между собой в сетчатую структуру. Удобны при армировании плит, стяжек и стен. Ускоряют монтаж по сравнению с вязкой отдельных прутков.

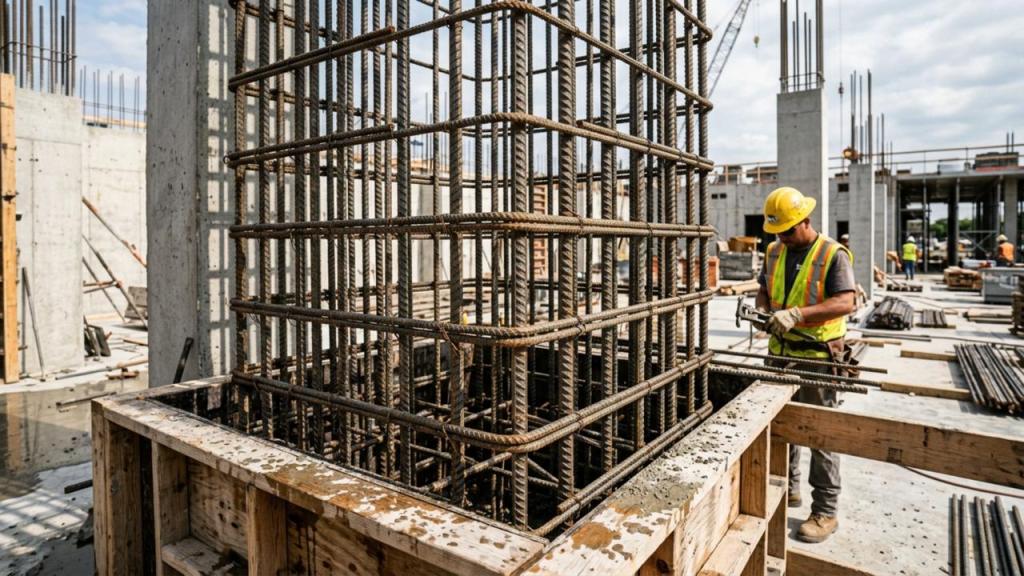

Арматурные каркасы - пространственные конструкции из стержней, собранные под конкретную форму изделия: колонну, сваю, балку. Чаще всего их изготавливают на производстве и привозят готовыми к установке.
Класс арматуры. ГОСТ
Классификация арматурной стали в России регулируется двумя основными стандартами. Исторически применялся ГОСТ 5781-82, по которому классы обозначались буквенно-цифровым способом: А-I, А-II, А-III и так далее. Сейчас действует ГОСТ Р 52544-2006 и ГОСТ 34028-2016, где используется новая система обозначений - по минимальному пределу текучести в мегапаскалях.
Класс арматуры напрямую определяет, какую нагрузку способен выдержать стержень, как он поведёт себя при растяжении и насколько хорошо сцепится с бетоном. Именно поэтому проектировщики всегда указывают класс в рабочей документации - это не формальность, а ключевой параметр расчета.
Старые и новые классы арматуры
В практике до сих пор встречаются старые и новые обозначения класса, из-за чего у заказчиков возникает путаница. Ранее широко применялись марки А-I, А-II, А-III, А-IV, А-V, А-VI. Позже в нормативной базе закрепились обозначения А240, А300, А400, А500, А600, А800, А1000 и другие класса.
Самое известное соответствие: А-I примерно соответствует классу А240, А-III - классу А400. Но полное отождествление не всегда корректно, потому что в новых стандартах учитываются иные требования к химическому составу, технологии производства и эксплуатационным свойствам. Отдельно стоит класс А500С, который широко распространен в современном строительстве и не является простым переименованием старого класса.
Если в документации указан материал старого класса, при закупке нужно проверить, допускается ли замена на аналог из нового сортамента. Для ответственной конструкции такой переход подтверждают проектом, расчетом и ссылкой на нормативный документ. Ориентированный только на цену выбор здесь недопустим.
Классификация арматуры для железобетонных конструкций
Чтобы ориентироваться в многообразии арматуры для железобетонных конструкций, специалисты применяют систему классификации, основанную на нескольких ключевых признаках.
По материалу изготовления
Основной материал - сталь. Именно стальная арматура остается базовым решением для большинства железобетонных конструкций. Она сочетает прочность, технологичность и предсказуемую работу в бетоне. В отдельных случаях могут использовать оцинкованные или коррозионностойкие варианты, но в массовом сегменте преобладает углеродистая и низколегированная сталь.
По классу прочности
По классу прочности арматуру делят на группы от сравнительно мягких до высокопрочных. Для типовых задач применяют класса А240, А400, А500С. Для более нагруженных элементов используют класса А600, А800 и выше. Чем выше значение класса, тем большую расчетную нагрузку способен воспринимать стержень при соблюдении условий проекта. При этом выбор высокого класса не всегда выгоден: для одной конструкции он снижает расход металла, а для другой усложняет гибку, сварку или монтаж.
По применению
По применению выделяют рабочую, распределительную, монтажную и поперечную арматуру. Рабочая принимает основное усилие в растянутой зоне. Распределительная связывает каркас в один устойчивый узел и помогает перераспределять напряжения. Монтажная нужна для фиксации формы каркаса во время сборки и бетонирования. Поперечная удерживает продольные стержни и повышает сопротивление наклонным трещинам.
По профилю поверхности
Гладкий профиль - поверхность без выступов. Сцепление с бетоном ниже, поэтому в несущих элементах такую арматуру почти не используют. Основная область применения - хомуты, монтажные петли, конструктивная арматура. Класс А240.
Периодический (рифлёный) профиль - поверхность с поперечными или серповидными выступами. Они механически цепляются за бетон и многократно увеличивают сцепление. Все рабочие классы арматуры (А300 и выше) выпускаются с периодическим профилем.
По способу изготовления
Горячекатаная арматура производится прокаткой разогретой заготовки. Наиболее распространённый способ. Классы А240-А600.
Термомеханически упрочненная (ТМУ) проходит дополнительную термическую обработку сразу после прокатки. Позволяет получить высокую прочность при меньшем количестве легирующих элементов - производство дешевле, свойства выше.
Холоднодеформированная (класс В) - проволока, упрочненная без нагрева. Используется в сварных сетках и предварительно напряженных конструкциях.
По форме поставки
Поставляется в прутках или в бухтах. Прутки удобны для большинства монолитных работ и каркасов из стержней среднего и большого диаметра. В бухтах обычно поставляют материал меньшего диаметра, который затем используют для изготовления сеток, хомутов и вспомогательных элементов.
Виды арматуры по назначению
Помимо конструктивной классификации, арматурный прокат делят по сфере применения.
- Фундаментная арматура - А400, диаметры 12-32 мм. Воспринимает нагрузки от всего здания и передает их на грунт. К ней предъявляются повышенные требования по свариваемости и пластичности.
- Арматура для плит перекрытий - А400/ А500, диаметры 10-20 мм. Укладывается в двух направлениях, образуя сетку, которая распределяет нагрузку равномерно.
- Арматура для колонн и свай - высокопрочные А500, диаметры 16-40 мм. Работает на сжатие вместе с бетоном и воспринимает случайные изгибающие воздействия.
- Дорожная и аэродромная арматура - используется в бетонных покрытиях. Требования к коррозионной стойкости здесь особенно высоки, поскольку она контактирует с агрессивными реагентами.
Какую арматуру выбрать
При выборе учитывают три основных параметра: тип конструкции, характер нагрузок и условия эксплуатации. Для несущей конструкции важны расчет, шаг стержней, защитный слой бетона, длина анкеровки и совместимость класса с условиями монтажа. Если проект уже есть, покупать нужно тот материал, который в нем указан. Самовольная замена класса или диаметра опасна.
Для большинства монолитных работ в гражданском строительстве часто используют рифленую арматуру А500С как рабочую и гладкую А240 как вспомогательную. Но такая схема не является правилом для всех объектов. В фундаментной ленте один набор решений, в плите перекрытия другой, в свае третий. Если конструкция работает в агрессивной среде, учитывают требования по коррозионной стойкости и защитному слою.
Перед покупкой стоит проверить сертификаты, соответствие ГОСТ, геометрию профиля, диаметр, длину, отсутствие выраженных дефектов поверхности и условия хранения. Надежный поставщик должен предоставлять документы на партию и информацию по каждому классу и диаметру. Для заказчика важны не только стоимость тонны, но и стабильность качества, точность поставки и соответствие проекту.
Источники информации
- ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» - Москва: Стандартинформ.
- ГОСТ Р 52544-2006 «Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций» - Москва: Стандартинформ.
- ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия» - Москва: Стандартинформ.
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» - актуализированная редакция СНиП 52-01-2003.
- Пособие по проектированию железобетонных конструкций (к СП 52-101-2003) - НИИЖБ, Москва.
