Лист рифленый ГОСТ 8568-77 - вес 1 м2, расчет стоимости

Рифленый лист - особенности геометрии

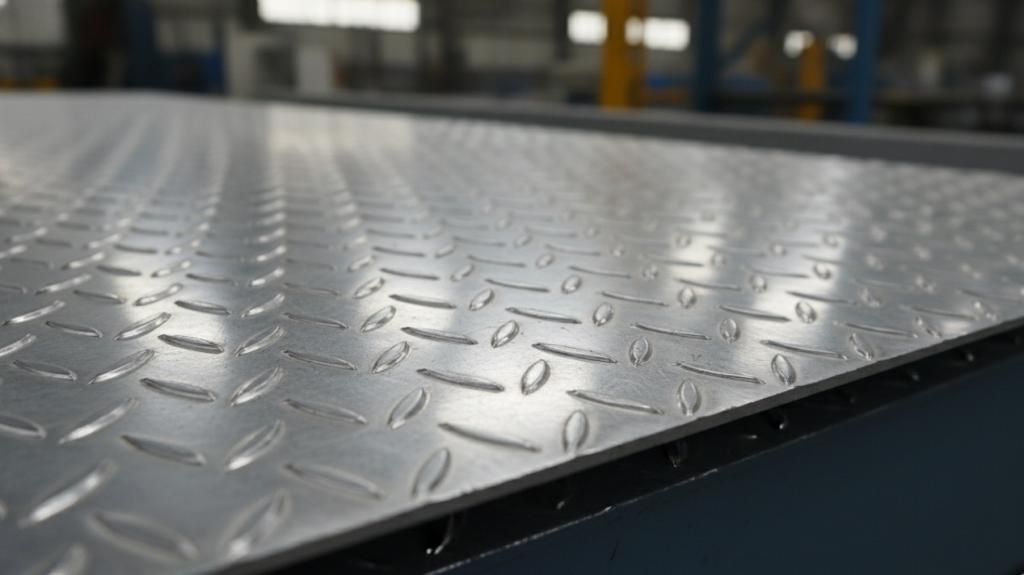

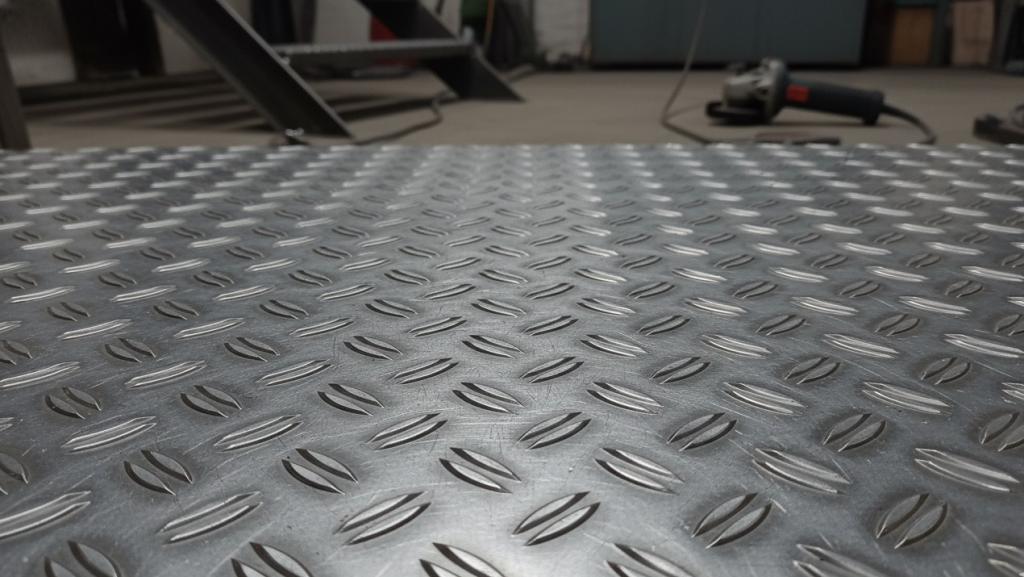

Рифленый лист представляет собой металлический лист (чаще всего из углеродистой стали), на поверхности которого нанесен выпуклый узор. Наиболее распространённые виды рисунка:

• «ромб» (одинарный рифель);
• «дуэт» (двойной рифель);
• «квинтет» (пять рифелей, чаще в алюминиевых).

Высота рифления обычно составляет 0,5 - 1,5 мм, что достаточно для создания противоскользящего эффекта.

Технические условия по ГОСТ 8568-77

Лист рифленый ГОСТ 8568-77 с ромбическим или чечевичным рифлением производится:

• из углеродистой стали обыкновенного качества
• из углеродистых и низколегированных конструкционных сталей, классифицируемых по пределу текучести - С235, С245, С255, С275, С285, С345, С345К, С440, С590, С590К.

Листы производятся с обеспечением требуемых свойств (для этого прокат может подвергаться термообработке):

• высокой плоскостности (вид которой может оговариваться в заказе);
• с устойчивостью к расслоению.

Согласно ГОСТ 8568 продукция изготавливается с рифлями высотой 0,1 - 0,3 от толщины основания листа, но не менее 0,5 мм:

• ромбическое рифление - с диагоналями ромба (25-30) х (60-70) мм;
• чечевичное рифление - с расстоянием между рифлями, равным 20, 25 или 30 мм.

Вес 1 м2 листов по ГОСТ 8568

Для того, чтобы рассчитать стоимость 1 листа, необходимо знать вес изделия требуемого раскроя. Для вычисления воспользуемся данными о теоретическом весе 1 м2 проката в зависимости от толщины листов (эти величины определены в ГОСТ 8568):

Пример расчета стоимости 1 рифленого листа

В качестве примера представим формулу калькуляции стоимости листа с чечевичным рифлением раскроя 8х1500х6000 мм, который в АРЕХ METAL вы сможете купить по цене 59690 рублей за 1 тонну. Актуальные данные о стоимости листа с рифлением ромб или чечевица размещены на сайте АРЕХ METAL в прайс-листе).

Цена 1 листа ГОСТ 8568-77 = 66,9 х 1,5 х 6 х 59690 / 1000 = 35939 руб., где

• 66,9 - вес 1 м2 листа толщиной 8 мм;
• 1,5 х 6,0 - площадь стального листа, в метрах;
• 59690 - цена рифленого листа 8 мм на январь 2026 руб. за тонну.

Области применения

Рифленый лист по ГОСТ 8568-77 - это надежный и универсальный материал, который сочетает прочность, долговечность и безопасность, а благодаря своей прочности и противоскользящим свойствам он используется в различных отраслях:

• лестничные марши и площадки;
• пандусы;
• перекрытия и настилы;
• технические площадки.

• рабочие платформы;
• мостики обслуживания оборудования;
• полы в производственных цехах.

• кузова грузовиков;
• ступени и полы в автобусах;
• железнодорожные платформы.

• фасадные элементы;
• декоративные панели;
• интерьерные решения в стиле лофт.

Критерии правильного выбора

Правильный выбор параметров листа напрямую влияет на безопасность и срок службы конструкции:

Толщина:

• 2-3 мм - легкие конструкции, декоративные элементы;
• 4-5 мм - средние нагрузки (лестницы, площадки);
• 6 мм и более - высокая нагрузка (промышленные объекты).

Тип рифления:

• Ромб - универсальный вариант для большинства задач;
• Дуэт - повышенная устойчивость к скольжению;
• Квинтет - чаще используется в алюминиевых листах, сочетает прочность и легкость.

При выборе важно учитывать:

• предполагаемую нагрузку;
• условия эксплуатации (влага, химические воздействия);
• требования к внешнему виду.

Требования к безопасности при монтаже

Монтаж рифленого листа требует соблюдения ряда правил:

• использование средств индивидуальной защиты (перчатки, каски, обувь с защитным носком);
• надежное крепление листов (сварка, болтовые соединения);
• исключение зазоров и люфтов между элементами;
• обработка острых кромок;
• проверка несущей способности основания.

Особое внимание уделяется монтажу на высоте и в условиях повышенной влажности - риск травм в таких случаях значительно выше.

Контроль качества и приемка на строительном объекте

Перед использованием рифленый лист должен пройти проверку:

Визуальный контроль:

• отсутствие трещин, расслоений, коррозии;
• равномерность рифления;
• отсутствие деформаций.

Проверка размеров:

• соответствие толщины заявленным параметрам;
• точность геометрии.

Документация:

• наличие сертификата соответствия ГОСТ 8568-77;
• паспорт продукции;
• данные о марке стали.

Механические испытания (при необходимости):

• проверка прочности;
• устойчивость к нагрузкам.

Приемка особенно важна для объектов с повышенными требованиями к безопасности - промышленных площадок, транспортной инфраструктуры и строительных конструкций.

Источники информации

1. ГОСТ 8568-77 «Листы стальные рифленые. Технические условия».
2. ГОСТ 19903-2015 «Прокат листовой горячекатаный. Сортамент».
3. ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества».
