Лист стальной ГОСТ 19903-2015: размеры, сортамент и характеристики
Горячекатаный листовой прокат - один из наиболее востребованных видов металлопроката в строительстве, машиностроении и промышленности. Ключевые требования к размерам, допускам и качеству продукции устанавливает ГОСТ 19903-2015, который служит основным стандартом для производства и поставки листового проката.
Горячекатаный листовой прокат - технология производства
Горячекатаный лист получают путем прокатки стальной заготовки при температуре выше точки рекристаллизации - как правило, от 1100 до 1300 °C. При такой температуре металл пластичен, его можно прокатать до нужной толщины без риска разрывов и внутренних напряжений.
После прокатки лист охлаждают на воздухе или принудительно, в зависимости от требуемых свойств. На поверхности при этом образуется характерная окалина — тонкий слой оксидов железа. Именно по окалине горячекатаный лист легко отличить от холоднокатаного: поверхность у него шероховатая, с сероватым оттенком.

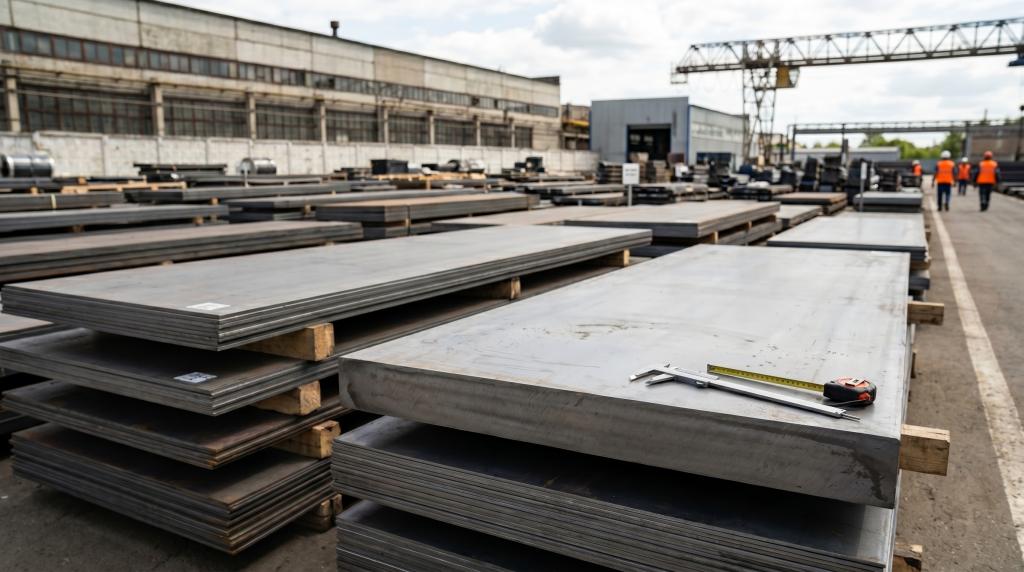

Готовый прокат выпускают в виде листов или рулонов. Листы поставляют мерной или кратной длины, рулоны - в размотанном или смотанном состоянии. Толщина листа по ГОСТ 19903-2015 от 0,5 до 160 мм, что делает сортамент одним из самых широких среди всех видов листового проката.
Какие требования у ГОСТ 19903-2015
Стандарт ГОСТ 19903-2015 введен взамен ГОСТ 19903-74 и действует с 1 сентября 2016 года. Он распространяется на горячекатаный листовой прокат из углеродистой, низколегированной и легированной стали и устанавливает единые требования к геометрическим параметрам, допускам на размеры, серповидности, плоскостности и качеству поверхности.
Без единого стандарта каждый завод трактовал бы допуски по-своему, и конструкторы просто не могли бы закладывать конкретные размеры в проектную документацию. ГОСТ 19903-2015 решает эту проблему: любой металлопрокат, выпущенный под данным стандартом, имеет строго регламентированные характеристики, которые легко проверить при приемке. Это снижает риски при закупке, упрощает контроль качества на производстве и защищает интересы покупателя. Стандарт также нормирует предельные отклонения по толщине, ширине и длине, что критично при точной металлообработке и изготовлении деталей с жесткими допусками.
Основные характеристики листового проката
Стандарт регламентирует основные характеристики, которые следует учитывать при выборе и заказе листового проката.
- Толщина - от 0,5 до 160 мм. Предельные отклонения зависят от группы точности прокатки: повышенная (А), нормальная (Б) и пониженная (В).
- Ширина - от 500 до 3800 мм в зависимости от типа продукции (листы или рулоны).
- Длина - от 710 до 12 000 мм; допускается поставка мерной, кратной мерной и немерной длины.
- Плоскостность - регламентируется по группам ПО (особо высокая), ПВ (высокая), ПУ (улучшенная) и ПН (нормальная). Допустимая волнистость задается в миллиметрах на метр длины.
- Серповидность - отклонение от прямолинейности по ширине; нормируется для каждого диапазона ширин.
- Вес - рассчитывается исходя из номинальных размеров и плотности стали 7850 кг/м³.
- Качество поверхности - стандарт выделяет группы I, II и III в зависимости от назначения и допустимых дефектов поверхности.
- Марка стали - ГОСТ 19903-2015 не ограничивает сортамент конкретными марками, но требования к химическому составу и механическим свойствам определяются отдельными стандартами на сталь.
Сортамент горячекатаного листа по ГОСТ 19903
В соответствии с ГОСТ 19903-2015 (ранее ГОСТ 19903-74) горячекатаный листовой прокат поставляется толщиной от 1,5 до 160 мм с раскроем листа (ширина х длина, в мм):
- 1000х2000 (толщиной до 4 мм);
- 1250х2500 (толщина 3 мм или менее);
- 1500х6000 (3 - 160 мм, наиболее распространенный раскрой гк листов);
- 2000х6000 (6 - 110 мм).
В APEX METAL вы купите горячекатаный лист из различных марок стали, цены на которые вы найдете в таблице ниже:
| Марка стали | Толщина листа, мм | Стоимость в APEX METAL |
|---|---|---|
| ст 3 | 1,5 - 160 | открыть цены |
| ст 20 | 2,5 - 160 | открыть цены |
| ст 35 | 4 - 130 | открыть цены |
| ст 45 | 3 - 160 | открыть цены |
| ст 09Г2С | 2 - 130 | открыть цены |
| ст 10ХСНД | 2 - 90 | открыть цены |
| ст 15ХСНД | 8 - 50 | открыть цены |
| ст 30ХГСА | 3 - 100 | открыть цены |
| ст 40Х | 3 - 100 | открыть цены |
| ст 65Г | 3 - 60 | открыть цены |
Вес более толстых листов и стоимость за тонну проката в зависимости от объёма заказа смотрите в Каталоге на сайте в разделе "Лист горячекатаный".
Применение
Сфера применения горячекатаного стального листа широка, его можно использовать для:
- изготовления простых и сложных конструкций;
- производства деталей и корпусов в автомобильной промышленности;
- изготовления резервуаров различной емкости;
- производства электросварных труб в металлургии;
- ремонта и реконструкции строительных объектов.
Требования на ответственных объектах
К стальным листам по ГОСТ 19903-2015 предъявляются дополнительные требования, регламентируемые строительными нормами и правилами - СП «Стальные конструкции», СП «Мосты и трубы» и стандартом ГОСТ 27772, а именно:
- гарантия механических параметров, свариваемости, сплошности проката;
- отсутствие расслоений, проверяемых по состоянию кромок после резки, механической обработки, сварки, правки или других операций;
- стойкость при работе в условиях расчетной температуры строительства.
Отклонения от плоскостности на 1 м длины листа по ГОСТ 19903
| Толщина листа,мм | Отклонения от плоскостности на 1 м длины, не более, мм | |||
|---|---|---|---|---|
| S | ПО | ПВ | ПУ | ПН |
| 0,4 - 1, 4 (включительно) | 8 | 10 | 15 | 20 |
| 1,4 - 3,9 (включительно) | 8 | 10 | 12 | 15 |
| более 3,9 | 5 | 8 | 10 | 12 |
Расшифровка видов плоскостности листового стального проката:
- ПО - особо высокая.
- ПВ - высокая плоскостность.
- ПУ - улучшенная.
- ПН - нормальная.
Преимущества горячекатаного проката
Горячекатаный листовой прокат ценится за удачное сочетание технических свойств и экономичности.
- Широкий сортамент по толщинам. Диапазон от 0,5 до 160 мм перекрывает потребности большинства производств, без дополнительной механической обработки.
- Высокая прочность. Горячая прокатка формирует однородную структуру металла, что обеспечивает стабильные механические характеристики по всему сечению.
- Хорошая свариваемость. Отсутствие внутренних напряжений после горячей прокатки облегчает сварку и снижает риск деформаций при нагреве.
- Доступная цена. Производство методом горячей прокатки дешевле холодного, что напрямую отражается на стоимости готовой продукции.
- Технологичность обработки. Металл хорошо режется, гнется, сверлится и поддается штамповке, что упрощает изготовление деталей.
- Стандартизированные размеры. Единые нормы упрощают проектирование, расчёт и заказ металла.
Как выбрать стальной лист под задачу
Правильный выбор начинается с анализа условий эксплуатации. Сначала следует определить, какие нагрузки будет испытывать конструкция и в каких условиях она используется. Агрессивные условия - влага, химические вещества, перепады температур - требуют соответствующей марки стали и, возможно, дополнительной обработки поверхности.
Толщину листа подбирают исходя из расчетной нагрузки и требуемого запаса прочности. Даже небольшая ошибка в толщине может означать перерасход металла или, наоборот, недостаточную несущую способность конструкции.
Ширина и длина имеют значение при раскрое материала. Если стандартный типоразмер позволяет получить детали без значительных остатков, экономия на закупке будет ощутимой. Запросите у поставщика таблицу сортамента по ГОСТ 19903-2015 и сравните её с вашими чертежами.
Также следует учитывать группу плоскостности. Для обычных строительных конструкций достаточно группы ПН, но если вы изготавливаете точные детали или облицовочные элементы, берите прокат с плоскостностью ПВ или ПО.
Учитывайте марку стали. Для несущих конструкций чаще всего используют Ст3сп или Ст3пс по ГОСТ 380, для ответственных деталей, работающих под нагрузкой 09Г2С по ГОСТ 19281. Если условия эксплуатации предполагают повышенные температуры или ударные нагрузки при отрицательных температурах, марку стали лучше согласовать с инженером-конструктором.
Частые ошибки при выборе
Одна из самых распространённых ошибок - ориентировка на вес, а не на фактический размер. Масса листа зависит от номинальных габаритов и плотности стали, но реальные отклонения по толщине могут давать расхождение до нескольких процентов. Для крупных партий это выражается в десятках килограммов разницы.
Вторая типичная проблема - игнорирование группы плоскостности при заказе. Прокат с нормальной плоскостностью (ПН) может иметь волну до 15 мм на метр, что критично для сварных изделий: плохо прилегающие листы дают деформации шва и перекосы в конструкции.
Нередко покупатели путают ГОСТ 19903-2015 с ГОСТ 19904-90, который регламентирует холоднокатаный листовой прокат. Это разные материалы с разными допусками, свойствами поверхности и ценой. Горячекатаный имеет шероховатую поверхность с окалиной, холоднокатаный - чистую и гладкую. Подменять один другим в проектной документации нельзя.
Ещё одна ошибка - заказывать прокат без указания марки стали. В рамках одного ГОСТа могут поставляться листы из совершенно разных сталей, и разница в механических свойствах между Ст1кп и 09Г2С существенна. Всегда уточняйте марку и требуйте сертификат качества.
Источники информации
- ГОСТ 19903-2015 «Прокат листовой горячекатаный. Сортамент» - Межгосударственный стандарт, введен в действие приказом Росстандарта № 246-ст от 07.04.2016.
- ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» - Межгосударственный стандарт.
- ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия» - Межгосударственный стандарт.
- ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» - Межгосударственный стандарт.
- СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*» - нормативный документ в области проектирования стальных конструкций.
