Лазерная или плазменная резка: что выбрать для вашего проекта?

Выбор технологии для резки металла часто становится решающим фактором для бюджета, сроков и качества проекта. Современные технологии металлообработки предлагают два ведущих метода — лазерную и плазменную резку. Понимание технических нюансов каждого метода позволяет значительно оптимизировать производственные затраты и получить качественный результат, соответствующий проектной документации.

Что такое лазерная резка

Лазерная резка - это процесс термической обработки, при котором материал прожигается и испаряется под воздействием сфокусированного лазерного луча высокой энергии. Луч, концентрируясь в точке диаметром доли миллиметра, мгновенно нагревает металл до температуры плавления и испарения. Образовавшийся расплав немедленно удаляется из зоны реза потоком технологического газа (азота, кислорода или аргона). Эта технология обеспечивает минимальную зону термического влияния и позволяет получать идеально чистые кромки. Главное преимущество лазера — возможность бесконтактной обработки, что исключает механические деформации даже самых тонких заготовок.

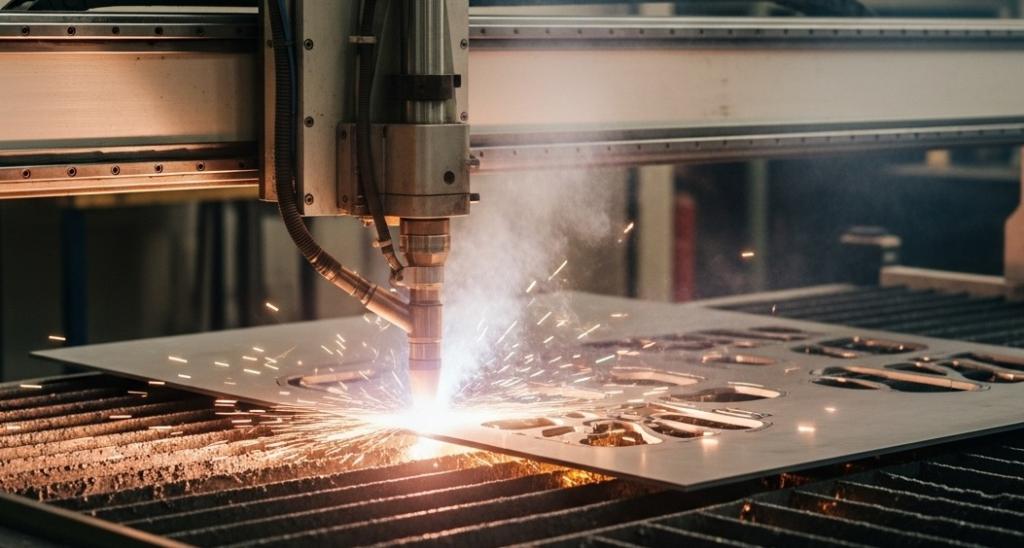

Что такое плазменная резка

Плазменная резка использует поток ионизированного газа - плазмы, который под действием электрического разряда разрезает металл. Проходя сквозь канал плазмотрона, газовая смесь (кислород, азот или аргоно-водородный состав) превращается в высокоскоростную струю с температурой, достигающей 15 000–30 000 °C. Тепловая энергия этого потока мгновенно расплавляет металлическую структуру, а его кинетическая сила эффективно выдувает жидкий остаток из сформированного шва. Данная технология признана наиболее рациональной при работе с массивными листами токопроводящих сплавов. По сравнению с лазерной технологией плазменный рез характеризуется более широкой зоной термического воздействия и относится к контактным методам обработки.

Различия лазерной и плазменной резки

Принципиальное отличие между двумя технологиями кроется в физике процесса и концентрации энергии. Лазер обеспечивает более тонкий рез, ширина которого редко превышает 0,1–0,3 мм, в то время как плазменный поток формирует шов шириной от 0,8 до 2,5 мм и более. Это напрямую влияет на возможность изготовления мелких отверстий и сложных геометрических узоров. Точность позиционирования у лазерной установки на порядок выше, что критично для приборостроения и авиационной отрасли. Однако плазменный метод выигрывает в скорости, когда речь заходит о работе с материалами толщиной более 20–30 мм, где лазер начинает терять эффективность или требует колоссальных затрат электроэнергии. Еще один важный аспект — зона термического влияния (ЗТВ): у плазмы она значительно шире, что может приводить к небольшой деформации тонких листов или изменению структуры края металла.

Сравнительная таблица технических характеристик

Возможности лазерной резки и плазменной резки металла

Функциональные возможности лазерной установки позволяют выполнять гравировку, маркировку и создание перфорации с диаметром отверстий меньше толщины самого листа. Этот метод идеален для тонколистовой нержавеющей стали, алюминия и углеродистых сталей, где требуется идеальное качество поверхности реза без образования окалины.

Плазменная резка металла практически незаменима в тяжелом машиностроении и строительстве при подготовке деталей для сварных конструкций из толстостенных плит. Она легко справляется с загрязненными или окрашенными поверхностями, а также с высоколегированными сталями, которые трудно поддаются механическому воздействию. Современные станки для плазменной обработки позволяют выполнять фасонный рез под углом (снятие фаски), что существенно ускоряет последующую сборку металлоконструкций. Каждый метод находит свое применение в зависимости от того, какой проект реализуется: высокоточный корпус прибора или массивная станина пресса.

Преимущества и недостатки лазерной резки

Использование лазерной резки открывает широкие возможности для серийного и штучного производства, однако имеет свои ограничения.

Основные преимущества:

• филигранная точность обработки, позволяющая создавать детали со сложнейшими контурами и острыми углами, без радиусов скругления;
• минимальное термическое воздействие на материал, что сохраняет плоскостность заготовки и исключает коробление, даже на очень тонких листах;
• отсутствие необходимости в последующей механической обработке кромки; рез получается гладким, с чистой поверхностью, готовой к покраске или сварке;
• высокая скорость работы при раскрое материалов толщиной до 6–10 мм, что обеспечивает низкую себестоимость массовых изделий;
• бесконтактный способ воздействия исключает механическое повреждение лицевой поверхности, что критично для зеркальной нержавейки или листов с полимерным покрытием.

Ключевые недостатки:

• ограничение по максимальной толщине обрабатываемых материалов (эффективность резко падает после 20–25 мм);
• высокая стоимость самого оборудования и его обслуживания, что отражается на цене нормо-часа;
• повышенное энергопотребление при работе с толстостенным прокатом;
• трудности при обработке высокорефлективных материалов (медь, латунь) на некоторых типах источников.

Плюсы и минусы плазменной резки

Плазменная резка широко используется в промышленности благодаря своей надежности и высокой мощности.

Преимущества метода:

• универсальность в отношении толщины металла: возможность качественного раскроя плит до 50–100 мм и более;
• высокая производительность на средних и больших толщинах, где лазер значительно замедляется;
• сравнительно низкая стоимость расходных материалов (электроды, сопла) и самого процесса реза;
• возможность обработки практически любых токопроводящих сплавов, включая чугун, высоколегированную сталь и титан;
• меньшая чувствительность к состоянию поверхности заготовки (ржавчина, окалина, незначительные загрязнения не препятствуют процессу).

Недостатки метода:

• наличие конусности реза (отклонение от вертикали на 3–10 градусов), что требует припусков на последующую обработку;
• образование грата (наплывов застывшего металла) на нижней кромке, который необходимо удалять вручную или на станках;
• широкая зона термического влияния, способная изменить закалку металла или вызвать поводку тонкого листа;
• невозможность выполнения отверстий малого диаметра (обычно минимальный диаметр должен быть равен 1,5–2 толщинам металла).

Как сделать правильный выбор

Чтобы выбрать оптимальную технологию для вашего производства, необходимо проанализировать совокупность факторов. Если ваш проект требует изготовления декоративных панелей, элементов корпусов или деталей с допуском в сотые доли миллиметра, альтернативы лазерной установке не существует. Она гарантирует высокое качество среза и точное сопряжение деталей. Если на первом плане стоит задача быстрого раскроя массивных листов для закладных деталей, фланцев большой толщины или заготовок под тяжелую сварку, плазменная обработка будет экономически более оправдана.

Всегда учитывайте объем тиража: на тонком металле лазер за счет скорости может обойти плазму по цене за деталь, несмотря на дорогую эксплуатацию станка. Также оцените необходимость финишной отделки. Если после плазмы вам придется тратить часы на шлифовку и снятие конусности, итоговая стоимость изделия может превысить цену лазерного раскроя. Оптимальным подходом является комбинирование методов или консультация со специалистами, которые помогут рассчитать смету исходя из характеристик вашего материала и требований чертежа.

Список используемой литературы

1. Григорьянц А. Г., Шиганов И. Н., Мисюров А. И. Технологические процессы лазерной обработки: Учеб. пособие для вузов. - М.: Изд-во МГТУ им. Н. Э. Баумана, 2006.
2. Попов В. Ф., Горин Ю. Н. Процессы и установки электронно-лучевой и плазменной технологии. - М.: Высшая школа, 1988.
3. ГОСТ 14771-76. Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры.
4. Васильев К. В. Плазменная резка металлов. - М.: Машиностроение, 1974.
