Как правильно выбрать стальную полосу для заземления

Надежная электробезопасность любого объекта — от частного дома до крупного промышленного цеха — начинается с грамотно спроектированной системы отвода тока. Одной из центральных деталей этой системы выступает заземляющий проводник. На практике чаще всего используется стальная полоса для заземления, так как она сочетает в себе механическую прочность, долговечность и доступную стоимость. Выбор конкретного изделия требует понимания технических нюансов, соответствия государственным стандартам и учета условий эксплуатации.

Что такое стальная полоса для заземления и зачем она нужна

Стальная полоса — это плоский металлопрокат с прямоугольным сечением. В системе молниезащиты и электробезопасности она выполняет роль горизонтального заземлителя или соединительного элемента. Ее главная задача заключается в создании пути с минимальным сопротивлением для ухода электрического тока в почву при аварийных ситуациях или ударах молнии.

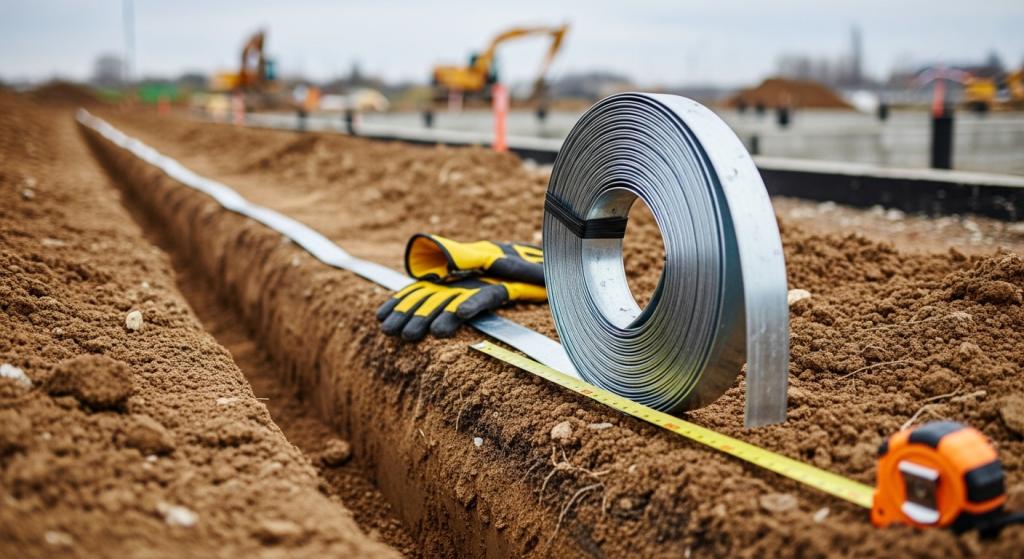

Использование стальной полосы вместо круглого прутка или кабеля обусловлено большой площадью соприкосновения с грунтом. Чем шире поверхность металла, тем эффективнее происходит рассеивание тока. Стальная полоса для заземления часто применяется для создания внешнего контура, который опоясывает здание под землей. Она связывает между собой вертикальные электроды (штыри), образуя единую замкнутую сеть. Сталь обладает достаточной жесткостью, чтобы выдерживать давление слоев земли и сезонные смещения грунта без разрывов соединения.

Требования по ГОСТ и ПУЭ: что говорят нормативы

Основным документом, регламентирующим параметры электроустановок, является ПУЭ (Правила устройства электроустановок), в частности, глава 1.7. Дополнительно характеристики самого изделия должны соответствовать ГОСТ 103-2006, который определяет допуски по размерам для горячекатаной стальной полосы.

Согласно ПУЭ, минимальные размеры стальных проводников в земле строго ограничены. Для черной стали минимальное сечение составляет 100 мм², а толщина стенки — не менее 4 мм. Если используется оцинкованный прокат, требования к сечению могут быть ниже (от 75 мм²), однако на практике профессионалы стараются придерживаться стандарта 40х4 мм или 50х5 мм. Эти нормы прописаны не только для обеспечения хорошей проводимости, но и с учетом фактора коррозии. Тонкий металл в агрессивной среде быстро теряет свои свойства, что ведет к росту сопротивления контура и делает систему бесполезной.

Марка стали также играет роль. Обычно используется углеродистая сталь обыкновенного качества (например, Ст3), которая хорошо поддается сварке и обладает необходимыми механическими характеристиками. Важно, чтобы стальная полоса для заземления не имела трещин, расслоений или глубоких раковин, которые могут стать очагами ускоренного разрушения металла.

Как выбрать размер и сечение полосы

Выбор параметров напрямую влияет на эффективность заземления. Сечение подбирается с учетом расчетных токов и условий эксплуатации. В частном строительстве чаще всего применяют стандартные размеры, которые обеспечивают достаточный запас прочности.

1. Полоса 25х4 мм. Часто применяется внутри помещений для создания магистралей заземления по стенам. Для прокладки в грунте такой размер считается недостаточным из-за высокого риска сквозной коррозии.


2. Полоса 40х4 мм. Самый востребованный вариант. Это «золотой стандарт» для частного сектора и административных зданий. Такое сечение (160 мм²) с запасом перекрывает требования ПУЭ и обеспечивает надежный контакт с землей.


3. Полоса 50х5 мм. Используется на промышленных объектах, подстанциях и в местах с высокой коррозионной активностью грунта. Большая толщина металла позволяет контуру служить более 30-40 лет.

Перед тем как выбрать типоразмер, необходимо оценить удельное сопротивление грунта. В песчаных почвах, где проводимость ниже, площадь контакта приходится увеличивать, выбирая более широкую полосу. В глинистых или черноземных грунтах, которые хорошо проводят ток, можно ограничиться стандартными параметрами. Помните, что занижение сечения ради экономии — это прямой путь к отказу системы при первом же коротком замыкании.

Черная или оцинкованная: какую выбрать

Один из самых частых вопросов при закупке материала для контура заземления — брать обычную черную сталь или оцинкованную полосу. Разница между ними заключается не только в цене, но и в сроке эксплуатации системы.

Черная стальная полоса для заземления стоит дешевле. Она легко варится, доступна в любом регионе и привычна для монтажников. Однако у нее есть критический недостаток — коррозия. Даже в относительно сухих грунтах незащищенная сталь теряет до 0,1-0,2 мм толщины ежегодно. Через 10-15 лет сечение уменьшится настолько, что контур заземления перестанет выполнять свои функции. Черный металл требует обязательной дополнительной обработки мест сварки и периодической проверки сопротивления.

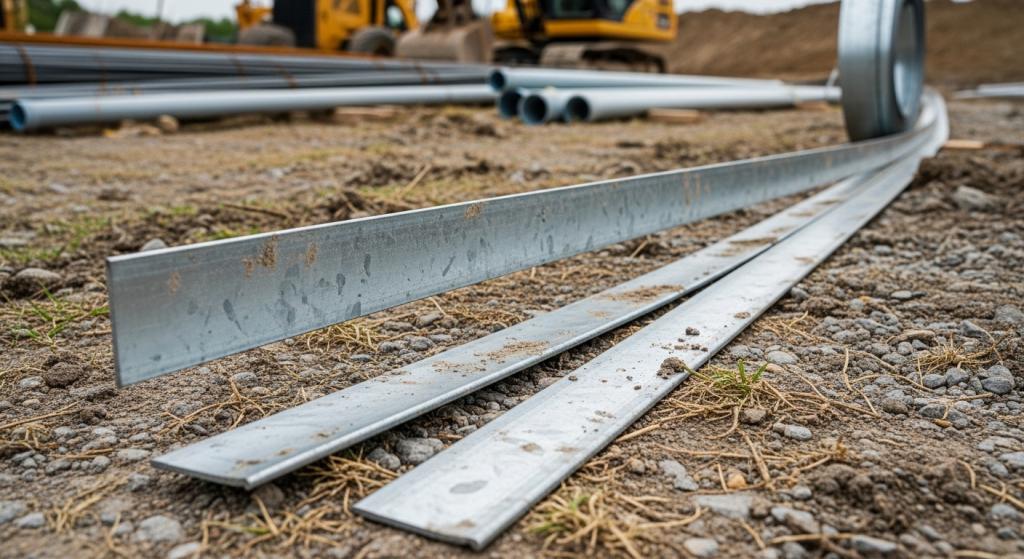

Оцинкованная стоит дороже, но ее применение экономически оправдано. Слой цинка, нанесенный горячим способом, создает гальваническую защиту. Даже при повреждении покрытия цинк окисляется первым, сохраняя структуру стали нетронутой. Оцинкованная стальная полоса для заземления может прослужить в земле до 50 лет. Кроме того, оцинковку допускается соединять не только сваркой, но и специальными болтовыми зажимами, что упрощает монтаж в полевых условиях, где нет доступа к электросети. Если бюджет позволяет, профессионалы всегда рекомендуют выбирать оцинкованный вариант.

Способы защиты от коррозии

Почва — это химически агрессивная среда. Влага, соли, кислоты и блуждающие токи постоянно атакуют металл. Поэтому защита от разрушения становится приоритетной задачей.

Самый эффективный метод — горячее цинкование. В процессе производства сталь погружают в ванну с расплавленным цинком при температуре около 450 градусов. В результате образуется прочный сплав на молекулярном уровне. Холодное цинкование (покраска составами с содержанием цинковой пыли) значительно уступает горячему по долговечности, так как слой краски может отслоиться при механическом воздействии во время обратной засыпки траншеи.

Если используется обычная черная стальная полоса для заземления, особое внимание уделяют местам соединений. Сварка разрушает структуру металла и выжигает углерод, поэтому сварные швы — это самые уязвимые точки. После остывания их необходимо очистить от шлака и покрыть битумной мастикой или специальными антикоррозийными составами. Красить всю полосу, находящуюся в грунте, категорически запрещено: слой краски изолирует металл от земли, резко повышая сопротивление контура, что сводит эффективность заземления к нулю.

Типичные ошибки при выборе и монтаже

Ошибки при обустройстве заземления встречаются часто, причем даже у опытных строителей. Вот наиболее распространённые из них.

• Использование арматуры. ПУЭ запрещает использовать рифленую арматуру в качестве заземлителей. Из-за выступов профиля в грунте образуются воздушные пустоты, что ухудшает контакт и ускоряет коррозию в углублениях.


• Недостаточная глубина закладки. Полосу следует укладывать ниже уровня промерзания грунта или как минимум на глубину 0,5-0,7 метра. В промерзшей земле проводимость падает в десятки раз, и заземление перестает работать именно тогда, когда оно может понадобиться.


• Окрашивание подземной части. Как уже упоминалось, краска — это изолятор. Проводник должен контактировать с почвой напрямую. Окрашивать можно только те участки, которые выходят на поверхность и идут по цоколю здания.


• Плохая сварка. Длина сварного шва при соединении внахлест должна составлять не менее двойной ширины самой полосы. Например, для проката 40 мм длина шва должна быть от 80 мм с обеих сторон. Слабый шов может лопнуть при сезонном пучении грунта.


• Использование тонкого металла. Попытка применить полосу толщиной 2 или 3 мм приведет к тому, что через 5 лет от нее останутся только фрагменты ржавчины.



При покупке важно проверять сертификаты качества и фактическую толщину металла с помощью штангенциркуля. Нередко под видом полосы 4 мм продают изделия толщиной 3,5 мм, что является нарушением стандартов для ответственных конструкций.

Правильно выбранная стальная полоса для заземления — это гарантия того, что при неисправности оборудования или ударе стихии ток уйдет в землю, не причинив вреда людям и технике. Учитывая невысокую стоимость материала на фоне общих затрат на строительство, экономить на качестве и защитном покрытии металла нецелесообразно.

Источники информации

1. ПУЭ, Издание 7. Основной свод правил для электриков, где описаны параметры заземляющих устройств.



2. ГОСТ 103-2006. Регламентирует сортамент стальной горячекатаной полосы, допустимые отклонения по ширине и толщине.



3. ГОСТ 9.307-89. Описывает требования к горячим цинковым покрытиям и методы контроля их качества.



4. РД 34.21.122-87. Инструкция по устройству молниезащиты зданий и сооружений.
