Как подобрать размер ячейки сетки для кладочных работ

Кладочная сетка относится к числу базовых армирующих материалов, применяемых в бетонных и монолитных конструкциях. Она закладывается в плиты перекрытий, стяжки, дорожные основания, монолитные элементы и играет ключевую роль в формировании их прочностных характеристик. Для обеспечения надежности необходимо корректно выбрать размер ячейки, диаметр проволоки и тип полотна с учетом особенностей конкретного сооружения.

Что такое кладочная сетка

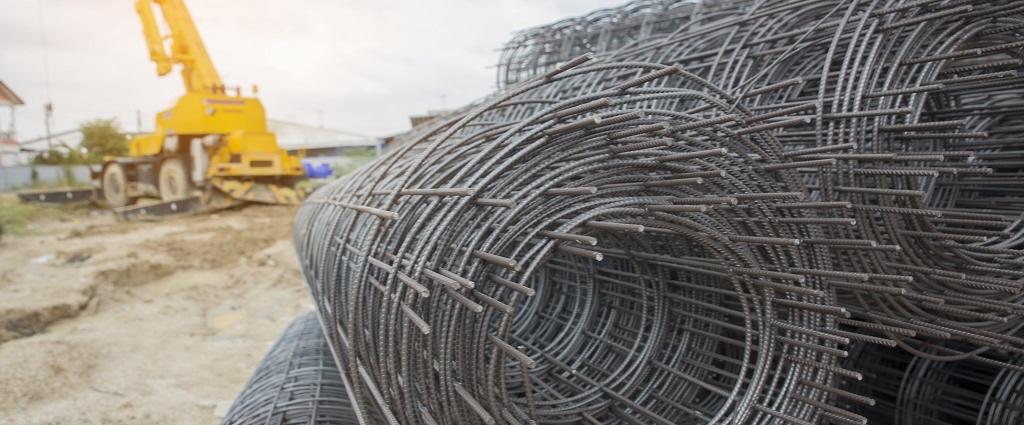

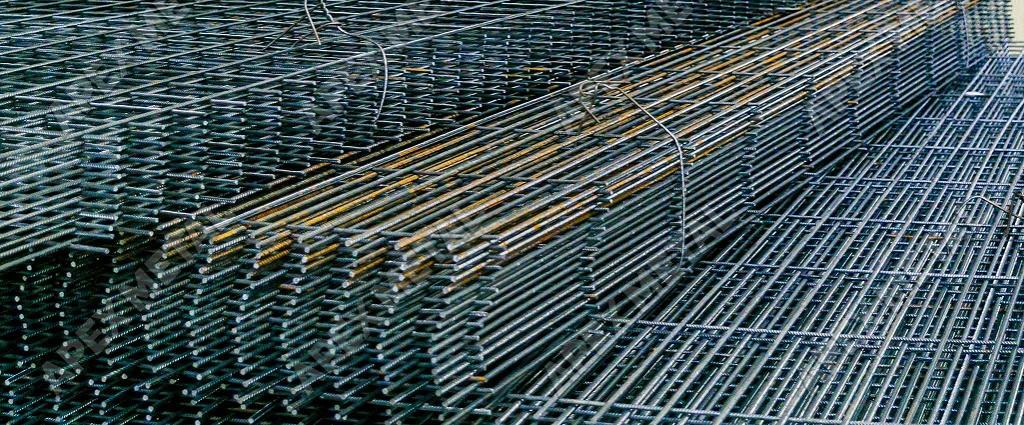

Кладочная сетка в металлоторговле представляет собой сварное полотно, изготовленное из проволоки ВР-1 либо арматуры периодического профиля. Материал выпускается в виде карт различных габаритов либо в рулонах, что позволяет использовать его в бетонных конструкциях разного формата и назначения.

Основная особенность такой сетки - фиксированный шаг ячеек и равномерное распределение нагрузки бетонной конструкции. За счет сварных пересечений она работает как арматурный элемент, которая работает совместно с бетонной смесью, повышая прочность и устойчивость монолитных слоев.

Где применяется кладочная сетка

Кладочная сетка применяется в тех областях, где требуется укрепление бетонных конструкций и распределение нагрузок:

• армирование межэтажных плит перекрытия;
• формирование монолитных плитных оснований;
• усиление стяжек и полов;
• устройство дорожных конструкций (тропинки, подъездные пути, площадки, технологические проезды);
• строительство мостов и инженерных сооружений;
• создание железобетонных элементов различного назначения - от небольших плит до протяженных монолитных участков.

Во всех этих сферах сетка работает как распределительный слой, позволяющий бетону выдерживать сжатие, растяжение и вибрационные нагрузки.

Какие размеры ячеек используют

От размера ячеек зависит жесткость полотна и особенности работы бетонной конструкции при механическом воздействии.

Основные форматы:

• 50×50 мм - универсальный вариант. Хорошо подходит для плит, стяжек, бетонных оснований, небольших монолитных работ. Дает плотное армирование и высокую устойчивость.
• 100×100 мм - используется там, где допускается меньшее количество армирующих элементов и нужна более гибкая схема распределения нагрузки: в дорожных покрытиях, монолитных плитах большой площади и толстых стяжках.
• Промежуточные форматы (60×60 мм, 80×80 мм) - применяются в конструкциях со смешанной нагрузкой или по проектной необходимости.

Не менее важно учитывать диаметр проволоки:

• для стандартных плит и стяжек - 2,5-3 мм;
• для высоконагруженных зон, дорожных конструкций и плит под оборудование - 4-5 мм.

Как выбрать сетку для разных видов кладочных (монолитных) работ

Подбор сетки зависит от назначения конструкции и характера эксплуатационных нагрузок. Каждая группа работ устанавливает свои требования к размеру ячейки и диаметру проволоки, поэтому армирование подбирают с учетом условий, в которых будет работать бетонный элемент.

• Плиты перекрытия и монолитные основания: используются полотна с ячейкой 100×100 или 50×50 мм (в зависимости от толщины плиты) и диаметром проволоки 3-5 мм. Чем выше нагрузки и больше площадь плиты, тем жестче должен быть армирующий каркас.
• Стяжки и бетонные полы: для бытовых и легких промышленных стяжек подходит ячейка 50×50 мм с проволокой 2,5-3 мм. При размещении оборудования или наличии автомобильных нагрузок требуется усиленная сетка.
• Дорожные работы, мостовые конструкции, площадки: применяют сетку с ячейкой 100×100 мм или 80×80 мм и проволокой 4-5 мм. Такое армирование компенсирует температурные деформации и увеличивает стойкость покрытия к вибрациям.
• Проблемные зоны и участки с точечными нагрузками: в местах установки оборудования, под колоннами, на узлах сопряжения с фундаментом используют уменьшенный шаг ячейки 40×40 или 50×50 мм с проволокой 3-5 мм, что снижает концентрацию напряжений и предотвращает локальные трещины.

Как рассчитать нужное количество сетки

Точный расчет количества сетки позволяет исключить перерасход материалов и обеспечить равномерное армирование конструкции. Для этого используют несколько базовых параметров, связанных с площадью основания и особенностями укладки полотен.

Расчет выполняют по простой схеме:

• сначала определяют площадь армирующего основания - плиты перекрытия, стяжки, дорожного участка или монолитной плиты;
• выбирают формат сетки (карты или рулоны) и учитывают ее фактические размеры;
• закладывают нахлесты между полотнами - не менее одной ячейки, обычно 30-40 мм;
• при повышенных нагрузках или сложной геометрии добавляют дополнительный запас 10-15 процентов.

Пример:

• Площадь перекрытия - 40 м². Используются карты размером 1×2 м.
• С учетом нахлеста одна карта перекрывает около 1,8 м².
• Для полноценного армирования потребуется примерно 22–24 карты.

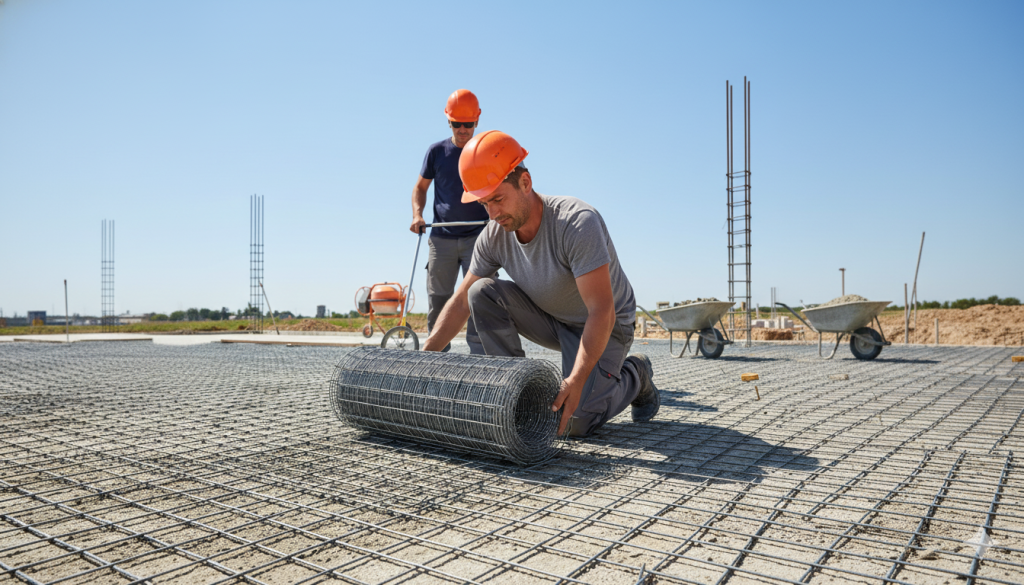

Как правильно укладывать сетку

Качество армирования зависит не только от выбранных характеристик полотна, но и от соблюдения технологии монтажа.

Основные правила:

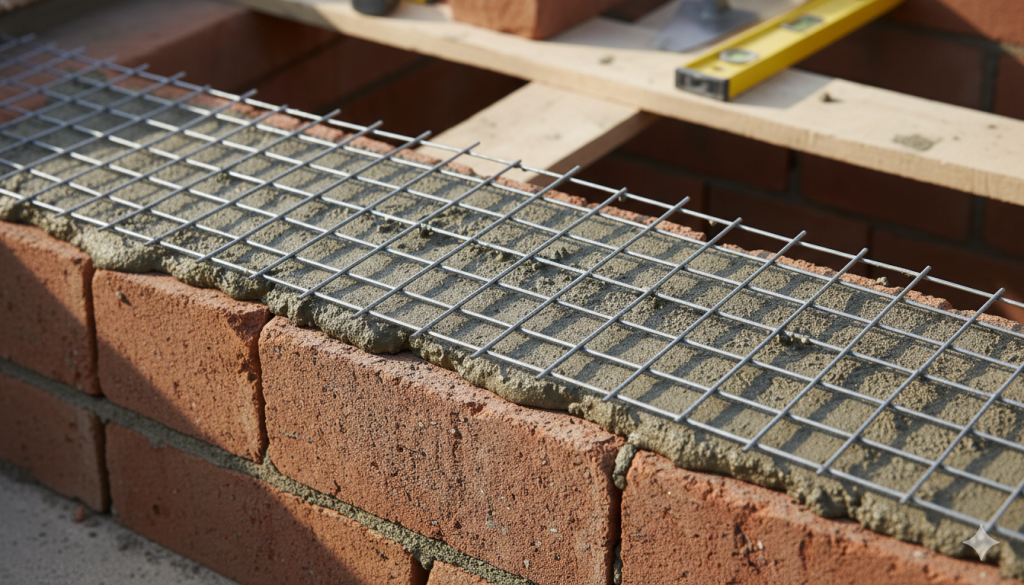

• Сетка должна находиться в теле бетона, а не лежать на основании. Для этого используют подставки (фиксаторы защитного слоя).
• Нахлесты выполняют не менее чем на одну ячейку.
• Полотна выравнивают, чтобы исключить провисание и перепады.
• При большой площади армирование выполняют в два слоя, особенно если плита работает на изгиб или испытывает высокую точечную нагрузку.
• Металлическая сетка должна быть чистой, без активной коррозии.

Выбор кладочной сетки для бетонных и монолитных работ определяется не видом кирпича или блоков, а конструктивными параметрами будущего сооружения.

При подборе армирования учитывают несколько ключевых характеристик:

• шаг ячейки: влияющий на плотность армирования и жесткость каркаса;
• диаметр проволоки: определяющий несущую способность сетки и ее устойчивость к растягивающим усилиям;
• формат полотна (карты или рулоны): важный для удобства монтажа и минимизации количества стыков;
• характер распределения нагрузок в конструкции: равномерных, точечных, динамических или температурных;
• условия эксплуатации: включая влажность, перепады температур, вибрации и расчетные нагрузки.

Сетка с ячейкой 50×50 мм используется в стандартных стяжках, бытовых полах и небольших плитах, где требуется плотное армирование. Формат 100×100 мм подойдет для больших площадей, дорожных оснований, площадок и конструкций, работающих под значительными нагрузками. В зонах, испытывающих локальные усилия, деформации или вибрации, применяют уменьшенный шаг ячеек либо увеличенный диаметр проволоки, что позволяет повысить жесткость армирующего слоя.

Подбор параметров сетки в сочетании с технологией укладки обеспечивает формирование прочного монолита, устойчивого к механическим нагрузкам, вибрациям и температурным изменениям, а также увеличивает срок службы бетонной конструкции.

Используемые источники информации

• ГОСТ 6727‑80 «Проволока из низкоуглеродистой стали холоднотянутая периодического профиля для армирования железобетонных конструкций».
• СП 15.13330.2012 «Каменные и армокаменные конструкции» (актуализированная редакция СНиП II‑22‑81).
• ГОСТ 23279‑2012 «Сетки арматурные сварные для железобетонных конструкций и изделий».
• Байков В. Н., Сигалов Э. Е. «Железобетонные конструкции. Общий курс». — М.: Стройиздат.
• Стаценко А. С. «Технология каменных и монтажных работ».
