Что лучше взять на перекрытие - балку или швеллер?

Выбор металлопроката для перекрытия — это решение, которое напрямую влияет не только на итоговую смету, но и на долговечность, безопасность и эксплуатационные характеристики всего здания. Несмотря на внешнее сходство, балка и швеллер по-разному работают под нагрузкой и имеют принципиальные конструктивные отличия. В современном строительстве такие решения принимаются на основе точных расчётов, с учётом действующих нагрузок, длины пролёта и особенностей монтажа.

Что такое перекрытие и какие нагрузки оно испытывает

Перекрытие — это горизонтальная несущая конструкция здания, которая разделяет его на этажи либо отделяет жилые помещения от чердака и подвала. В процессе эксплуатации оно должно нести собственный вес, массу отделочных слоев, инженерных коммуникаций, мебели, оборудования и полезную нагрузку от людей. Основной вид работы такой конструкции — изгиб: верхняя часть сечения воспринимает сжатие, нижняя — растяжение.

Помимо постоянных нагрузок учитываются временные и динамические воздействия, а также требования по жесткости. Прогиб в пролете не должен превышать нормативных значений, обычно 1/200–1/250 его длины. Корректный расчет позволяет равномерно распределить усилия, обеспечить прочность металлического каркаса и сохранить геометрию здания, без передачи избыточных напряжений на стены и фундамент в течение всего срока службы.

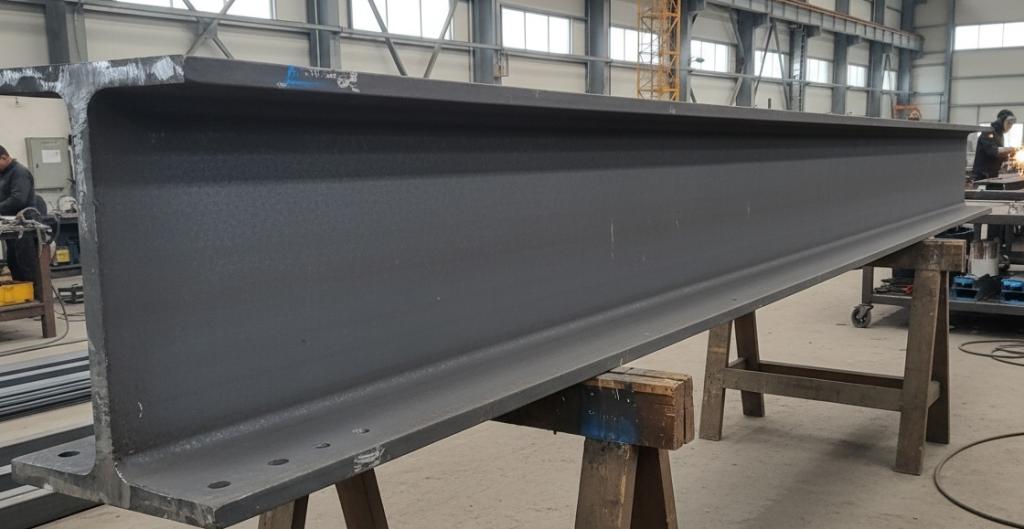

Балка: что это и как она работает в перекрытиях

Балка — это несущий элемент, чаще всего выполненный в виде двутаврового профиля, предназначенный для работы преимущественно на изгиб. Как правило, она изготавливается из стали и имеет сечение, форма которого близка к букве «Н», что обеспечивает эффективное восприятие нагрузок и рациональное распределение материала по высоте профиля. В перекрытиях такие балки позволяют перекрывать значительные пролеты без промежуточных опор, сохраняя необходимую жесткость и минимальный прогиб. Рациональное распределение материала по сечению снижает расход стали без потери прочности, что делает двутавровые балки одним из наиболее надежных и востребованных решений в промышленном и гражданском строительстве.

Швеллер: особенности профиля и поведения под нагрузкой

Швеллер — это профиль с П-образным сечением, где две полки расположены с одной стороны стенки. Он обладает хорошей прочностью на изгиб в плоскости, перпендикулярной стенке. Однако его геометрия обуславливает асимметрию характеристик. При нагрузке, приложенной вдоль оси симметрии, швеллер работает хорошо. Но при воздействии со стороны открытой части или под крутящим моментом он проявляет меньшую жесткость и склонность к потере устойчивости.

Сравнение балки и швеллера по ключевым параметрам

Для объективного анализа необходимо сопоставить технические характеристики изделий при равной высоте стенки, например, 200 мм.

Монтаж и удобство установки

С точки зрения монтажа, массивные балки часто требуют применения подъемной техники из-за своего веса и длины. Швеллеры меньших номеров могут монтироваться вручную. Однако при укладке балок в качестве основных несущих элементов (прогонов) процесс обычно проще и быстрее благодаря их стабильности. Швеллер же, особенно при укладке полками вниз, нуждается в надежном закреплении от опрокидывания, что может усложнить сборку. В комбинированных конструкциях (например, каркас из балок с легким настилом из швеллера) их монтажные особенности сочетаются.

Когда лучше выбрать балку

Применение балки становится единственно верным решением в ситуациях, когда планируется возводить дом с широкими открытыми пространствами без внутренних перегородок. Если расчетный пролет превышает 4-5 метров, двутавр обеспечит необходимую прочность при меньшем сечении, что сэкономит высоту потолков. Также его стоит выбирать при устройстве подкрановых путей в гаражах или мастерских, где нагрузки носят динамический и сосредоточенный характер. Регистрация проекта в надзорных органах проходит проще, если расчеты опираются на стандартные решения с использованием балок. Если ваша цель — создать надежное перекрытие с большим запасом прочности и минимальным расходом металла, двутавр будет верным решением.

Когда оправдан швеллер

Выбор в пользу швеллера целесообразен при строительстве небольших объектов: дачных домиков, навесов, лестничных маршей или укрепления проемов. Если расстояние между опорами невелико (до 3 метров), швеллер отлично справляется с задачей, обеспечивая удобство отделки за счет ровной боковой плоскости. Также он незаменим в качестве краевых элементов, когда нужно создать жесткий бортик для заливки монолитной плиты по профнастилу. В практике часто встречаются случаи, когда два профиля свариваются в единую конструкцию, образуя мощный короб, который по некоторым показателям может превосходить стандартные балки. Регистрация таких комбинированных узлов в исполнительной документации требует точного указания катета сварного шва.

Распространённые ошибки при выборе

Одной из самых частых ошибок является замена двутавра на швеллер того же номера, например 20Б1 на 20П. Номер профиля отражает только его высоту, тогда как несущая способность и работа на изгиб у этих изделий принципиально различаются. Не менее серьезной проблемой становится игнорирование кручения: швеллер, уложенный без необходимого раскрепления, может потерять устойчивость под нагрузкой.

К ошибкам также относится отказ от полноценного расчета, что приводит к избыточным прогибам, вибрациям и снижению общей надежности перекрытия. Дополнительный риск создает укладка швеллера полками вверх для размещения настила — в таком положении уменьшается рабочая высота профиля, падает жесткость и резко снижается несущая способность конструкции.

Многие забывают учитывать марку стали: для северных регионов или высоконагруженных систем следует выбирать низколегированную сталь 09Г2С вместо обычной Ст3. Также нельзя игнорировать вес самих изделий; избыточно мощный профиль может создать критическое давление на фундамент, которое не было заложено в первоначальный проект.

Что учитывать при расчётах

При проведении инженерных вычислений необходимо опираться на актуальные государственные стандарты и методики проектирования, учитывая следующие факторы:

• суммарное значение постоянных и временных нагрузок, действующих на каждый квадратный метр площади;
• максимально допустимый прогиб металлоконструкции согласно СНиП и ГОСТ;
• расстояние между точками опоры и способ фиксации концов (жесткая заделка или шарнирное опирание);
• коэффициент надежности по материалу и ответственности здания;
• влияние коррозии и необходимость защитного слоя (окраска, оцинковка);
• возможность возникновения резонансных колебаний при работе оборудования.

Подводя итог, можно сказать, что выбор между балкой и швеллером зависит от специфики конкретного узла и величины перекрываемого пространства. Для ответственных нагруженных участков с длинными пролетами бесспорным лидером является двутавр, гарантирующий стабильность и безопасность. Швеллер же остается отличным вспомогательным инструментом для периферийных зон, лестниц и небольших пролетов, где важна технологичность монтажа и плотное прилегание к поверхностям. Ключ к правильному выбору — профессиональный расчет, учитывающий все нагрузки и условия эксплуатации. Грамотно подобранный металлопрокат — основа безопасной и долговечной конструкции.

Список используемой литературы:

1. Беленя Е.И. «Металлические конструкции. Спецкурс», Издательство литературы по строительству.
2. ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент».
3. ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент».
4. СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*».
5. Васильев А.А. «Металлические конструкции», Стройиздат.
