Чем отличается нормальная балка Б (ГОСТ 26020, СТО АСЧМ 2093) от ГОСТ 8239

Выбор фасонного металлопроката для возведения несущих металлоконструкций требует глубокого понимания сортамента и действующих технических регламентов. Различия между типами профилей напрямую влияют на расчетную прочность здания, итоговую металлоемкость проекта и технологию монтажа узловых соединений. Понимание того, чем отличается нормальная балка Б от классического профиля по ГОСТ 8239, позволяет проектировщикам оптимизировать затраты и обеспечить гарантированную долговечность инженерных сооружений.

Определение двутавровых балок

Двутавровая балка представляет собой металлический профиль с характерным Н-образным поперечным сечением, состоящий из центральной вертикальной стенки и двух горизонтально ориентированных полок. Такая геометрическая конфигурация обеспечивает изделию исключительную жесткость на изгиб, что делает стальной двутавр незаменимым элементом в современном гражданском и промышленном строительстве. Основная задача профиля заключается в восприятии интенсивной вертикальной нагрузки, эффективном распределении усилий по всей длине элемента и последующей передаче давления на фундамент или другие опорные части здания. Благодаря своей форме, балки демонстрируют значительно более высокие показатели сопротивления деформации по сравнению с квадратным или прямоугольным сплошным профилем аналогичной массы.

Основные характеристики ГОСТ 26020 и СТО АСЧМ 2093

Современная строительная индустрия в России ориентируется на два ключевых стандарта для профилей с параллельными гранями полок: межгосударственный ГОСТ 26020 и отраслевой стандарт СТО АСЧМ 2093. Основной особенностью данных регламентов является то, что внутренняя грань каждой полки расположена строго параллельно внешней. Это конструктивное решение существенно упрощает процесс болтового соединения и сварки, так как исключает необходимость использования косых шайб или дополнительной подгонки примыкающих деталей.

Тип изделия, обозначаемый литерой «Б», классифицируется как нормальная балка. В рамках СТО АСЧМ 2093 и ГОСТ 26020 такие балки имеют строго выверенное соотношение ширины полок к высоте стенки, что делает их универсальными для работы на изгиб. СТО АСЧМ 20-93 становится развитием требований ГОСТ 26020, адаптируя нормативную базу к современным условиям производства и применения металлопроката. Стандарт организации Ассоциации «Стальконструкция» детализирует технические условия, предъявляемые к двутаврам с параллельными гранями полок. Документ уточняет допуски на геометрические параметры, требования к химическому составу стали и механическим свойствам готовой продукции. СТО АСЧМ 20-93 расширяет сортамент профилей, включая размеры, не предусмотренные базовым ГОСТом, что позволяет проектировщикам использовать более широкую номенклатуру. Стандарт также регламентирует маркировку продукции и правила её приёмки, обеспечивая единообразие требований для производителей и потребителей.

Особенности ГОСТ 8239

ГОСТ 8239 регламентирует параметры горячекатаного стального двутавра, который принято называть «классическим» или наклонным. Ключевая характеристика данного стандарта — наличие уклона внутренних граней полок в диапазоне от 6% до 12%. Эта геометрическая особенность обусловлена технологическими процессами прокатки на станках старого образца, где наклон облегчал выход металла из валков.

Двутавры по ГОСТ 8239 не имеют буквенной маркировки в своем обозначении, из-за чего в профессиональной среде за ними закрепилось название «безбуквенной» продукции. Уклон полок создает определенные сложности при монтаже: для создания плотного прилегания болтовых соединений необходимо применять специальные клиновидные шайбы. Несмотря на это, профиль по ГОСТ 8239 остается востребованным благодаря своей высокой жесткости в плоскости стенки и исторической распространенности в типовых проектах советского периода. При расчете конструкций из такой балки учитывается, что утолщение полки у основания стенки повышает сопротивление срезу, однако общая полезная ширина полки из-за наклона может быть менее эффективна при восприятии крутящих моментов.

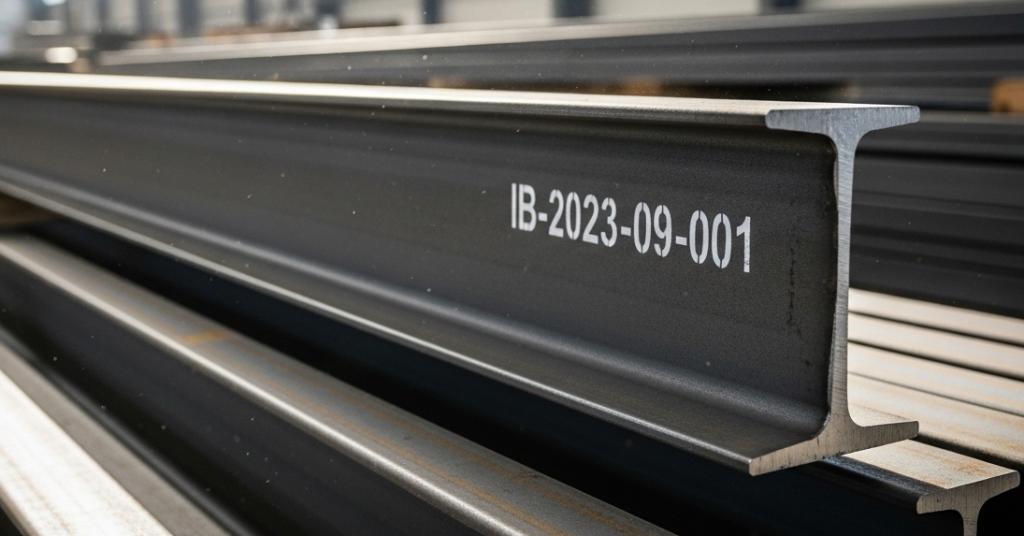

Различия балки двутавровой нормальной и безбуквенной

Главные различия между двутавровой нормальной и безбуквенной балками заключаются в геометрии полок и методике их маркировки. Если нормальная балка Б (согласно ГОСТ 26020 или СТО АСЧМ) обладает параллельными внутренними поверхностями, то безбуквенной по ГОСТ 8239 присущ выраженный технологический уклон. Это различие диктует разные подходы к проектированию узлов: параллельные полки позволяют крепить второстепенные балки или прогоны напрямую, в то время как наклонные требуют компенсации угла.

Второй аспект касается размерного ряда. Спектр типоразмеров нормальной балки значительно шире. Если ГОСТ 8239 ограничивается стандартными номерами (от 10 до 60), то современные стандарты СТО АСЧМ и 26020 предлагают несколько вариаций толщины стенки и полки внутри одного номера (например, 25Б1 и 25Б2), что позволяет более гибко подходить к вопросам экономии металла.

Третье различие кроется в весовых характеристиках. За счет отсутствия «лишнего» металла в зоне уклона, нормальной балке часто удается демонстрировать более выгодное соотношение собственного веса к моменту сопротивления. В условиях современного строительства, где критически важно снижать общий вес каркаса без потери несущей способности, профили с параллельными гранями вытесняют старые образцы. Однако ГОСТ 8239 все еще незаменим в специфических задачах, например, при устройстве монорельсовых путей для талей, где конусность полки может быть заложена в конструкцию ходовых тележек.

Также стоит упомянуть маркировку. В спецификациях балки по ГОСТ 8239 указываются только цифрами, обозначающими высоту в сантиметрах. Прокат по ГОСТ 26020 всегда содержит индекс (Б, Ш или К), что сразу информирует инженера о типе профиля. Таким образом, сравнивая различия балок, становится очевидным, что переход на СТО АСЧМ и 26020 — это переход к более технологичному и простому в монтаже строительному материалу.

Сферы применения

Применение двутавровых профилей охватывает практически все направления капитального строительства и тяжелого машиностроения.

• Возведение каркасов многоэтажных жилых и офисных зданий, где нормальной балке Б отдается предпочтение из-за легкости стыковки с перекрытиями.

• Строительство производственных цехов и складских комплексов с большими пролетами, где балки выступают в роли основных подстропильных элементов.

• Устройство мостовых переходов и эстакад, требующих высокой сопротивляемости динамическим и вибрационным нагрузкам.

• Создание подкрановых путей для мостовых и козловых кранов (здесь могут применяться как изделия по ГОСТ 8239, так и специализированные серии).

• Армирование шахтных стволов и создание крепей в горнодобывающей промышленности.

• Изготовление рамных конструкций в тяжелом машиностроении и судостроении.

• Укрепление фундаментов и создание шпунтовых ограждений в сложном грунте.

• Реконструкция старых зданий, где часто требуется замена перекрытий с использованием профиля, идентичного существующему по ГОСТ 8239.

Подводя итог, можно утверждать, что выбор между нормальной балкой Б и по ГОСТ 8239 должен основываться на проектных требованиях к монтажу и металлоемкости. Современные стандарты ГОСТ 26020 и СТО АСЧМ 2093 предлагают более технологичные решения с параллельными гранями полок, которые упрощают сборку и снижают нагрузку на стройплощадке. В то же время, классическая балка по ГОСТ 8239 остается эталоном надежности для специфических задач, где уклон полок не является препятствием или предусмотрен конструктивно. Правильная идентификация типа проката на этапе закупки — залог отсутствия ошибок при возведении металлоконструкций и обеспечения их расчетной безопасности.

Источники используемой информации

1. ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент»
2. ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент»
3. СТО АСЧМ 20-93 «Прокат фасонный. Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия»
4. СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»
5. Справочник проектировщика «Металлические конструкции» под редакцией Н.П. Мельникова
